Concentric at eccentric: istraktura, gabay sa aplikasyon at pagpili

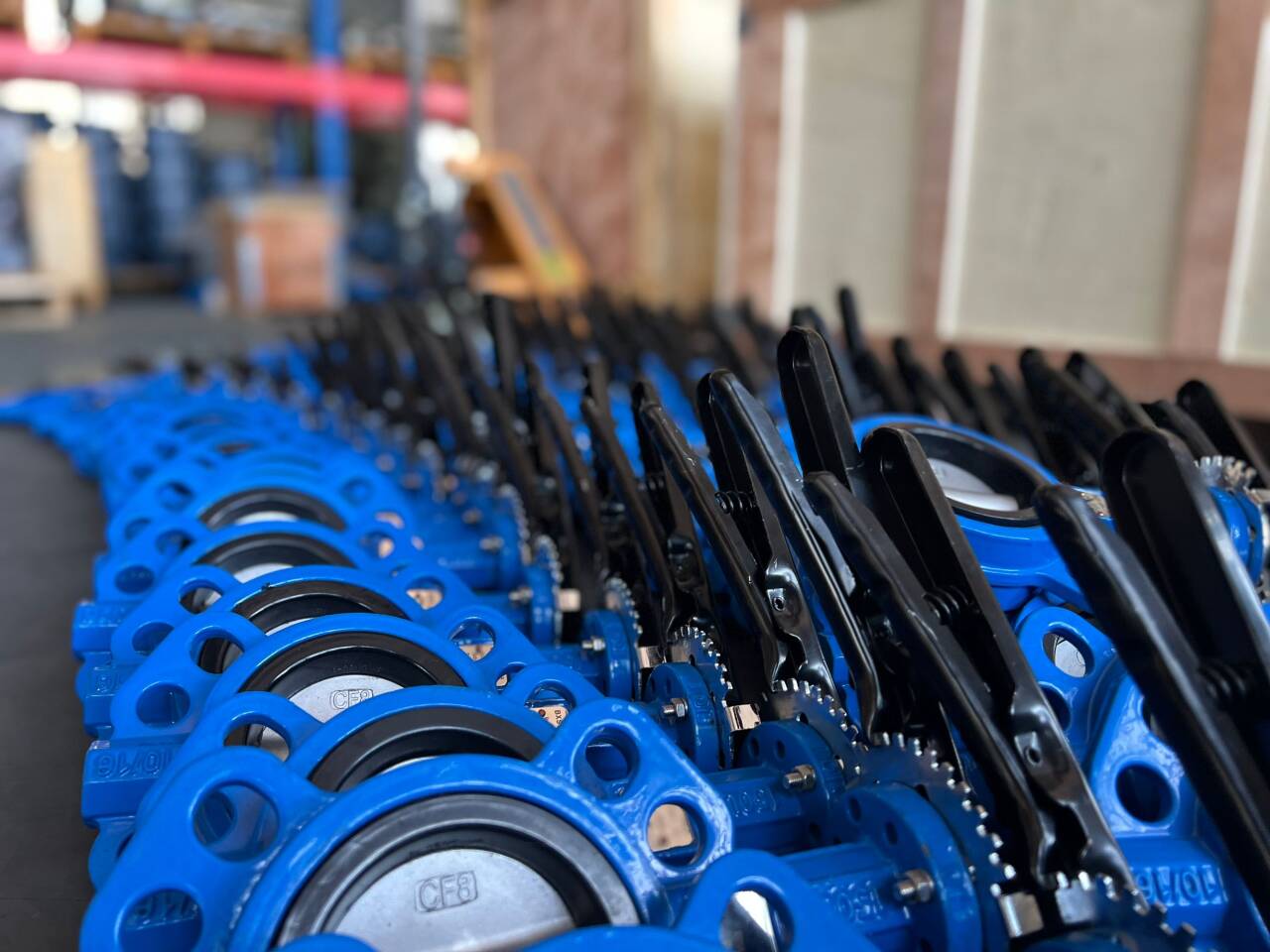

AngButterfly ValveKaraniwang nahahati sa dalawang pangkalahatang uri na ito, ang concentric ay selyadong ng goma, ayon sa uri ng goma maaari itong angkop para sa maraming mga sangkap, tulad ng tubig, o ilang kemikal. Ngunit karaniwang ginagamit ito sa ibaba ng PN 16. Eccentric Butterfly Valve ay kasama ang doble o triple eccentric/offsets, nakamit ng disc ang isang "pag-ikot ng tulad ng cam sa panahon ng pagbubukas at pagsasara, ganap na tinanggal ang frictional wear. Ang pagkuha ng triple offset na istraktura bilang isang halimbawa, ang valve stem axis ay bumubuo ng isang anggulo ng tambalan na may sealing ibabaw, tinitiyak ang zero na pagtagas kahit na sa ilalim ng mataas na temperatura at mataas na mga kondisyon ng presyon.

Kaya ayon sa nagtatrabaho presyon at temp. Ang concentric na malawakang ginagamit sa mga halaman ng tubig sa munisipyo at pagbuo ng mga sistema ng HVAC sa ilalim ng mababang presyon (≤1.6 MPa) at mga nakapaligid na mga kondisyon ng temperatura, nag -aalok sila ng mga makabuluhang pakinabang sa gastos at nangingibabaw sa 80% ng pangunahing merkado.

Ang disenyo ng double-offset, na gumagamit ng mga seal ng goma, ay angkop para sa paghawak ng kinakaing unti-unting media, na ginagawa itong pamantayan sa industriya ng kemikal. at ang variant na naka-upo na metal-offset na metal ay nagtutulak ng pagganap sa matinding, temperatura hanggang sa 550 ° C, at kailangang-kailangan sa mga aplikasyon tulad ng mga sistema ng singaw ng halaman ng halaman at pag-iimbak at transportasyon ng LNG.

Inirerekomenda ng mga eksperto sa industriya: Para sa napipilitan sa badyet, karaniwang mga kondisyon,concentric valvesay ang unang pagpipilian. Gayunpaman, para sa mga aplikasyon na kinasasangkutan ng mga particulate media, ang mga presyon ng presyon, o ang mga nangangailangan ng 10 taon ng operasyon na walang pagpapanatili, bagaman ang mga eccentric valves ay may paunang gastos na 30% -50% na mas mataas, ang kanilang tatlong beses na mas matagal na habang-buhay at malapit-zero rate ng pagkabigo ay maaaring mabawasan ang mga gastos sa lifecycle ng 42% (kinakalkula batay sa ISO 5208). Sa kasalukuyan, ang 316L hindi kinakalawang na asero na balbula ng balbula na sinamahan ng multi-layer metal sealing sa three-eccentric butterfly valves ay nagiging ginustong solusyon sa mga sektor na may high-end tulad ng pagpino at nuclear power.
