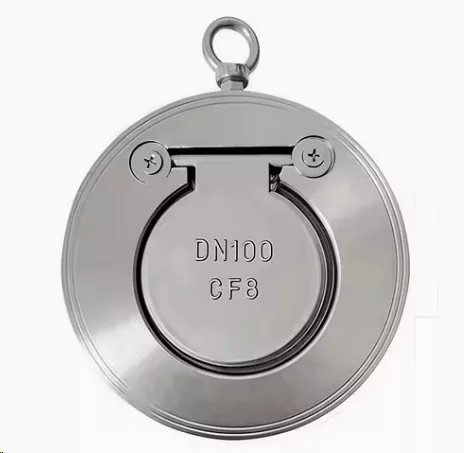

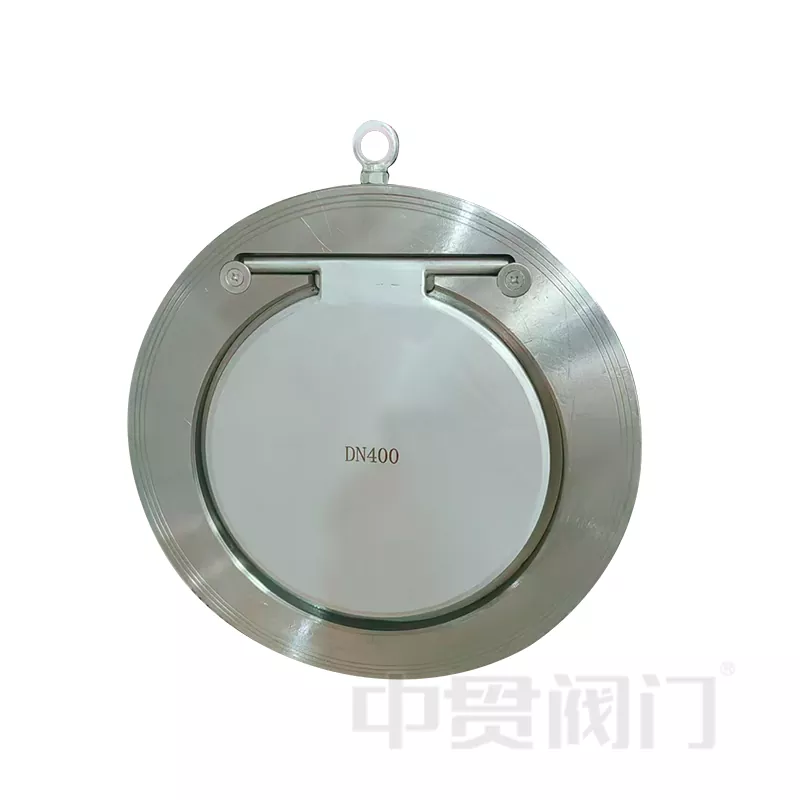

Single Disc Check Valve

AngSingle Disc Check Valveinilunsad niBalbula ng Zhongguanay isang lubhang kapaki-pakinabang na balbula sa industriya. Ang pangunahing pag-andar nito ay upang payagan ang mga likido o gas na dumaloy sa isang direksyon lamang, na pumipigil sa backflow.

Ang balbula na ito ay mapanlikhang idinisenyo, mabilis na tumutugon, at madaling i-install, kumukuha ng kaunting espasyo. Mabisa nitong makokontrol ang direksyon ng daloy para sa tubig, langis, o gas. Magagamit ito sa mga water treatment plant, power station, kemikal na planta, heating at air conditioning system, atbp. Ang balbula na ito ay partikular na matibay at makatiis ng mataas na presyon at mataas na temperatura. Hindi ito masisira kahit na pagkatapos gamitin sa mahabang panahon at ito ay isang napaka-maaasahang pagpipilian sa mga pang-industriyang pipeline system.

Teknikal na Mga Bentahe: Bakit Piliin ang Aming Single Disc Check Valve?

SaBalbula ng Zhongguan, naiintindihan namin na ang pagiging maaasahan ay hindi mapag-usapan sa mga pang-industriyang setting. Ang amingSingle Disc Check Valveay hindi lamang isang bahagi; ito ay isang garantiyang pangkaligtasan para sa iyong buong pipeline system.

1. Ultra-Compact Wafer Design

Ang pinakanatatanging katangian ng atingSingle Disc Check Valveay ang maliit na sukat nito at mahusay na anti-backflow na pagganap. Hindi tulad ng malaki at tradisyonal na mga check valve, gumamit kami ng advanceddisenyo ng uri ng wafer. Tulad ng isang sandwich, ang balbula ay naka-clamp nang direkta sa pagitan ng dalawang flanges ng pipe. Makakatipid ito ng malaking espasyo at binabawasan ang timbang at gastos sa pag-install-2 .

2. Mataas na Marka ng Materyal

Ginagawa namin ang pamantayanSingle Plate Check Valvegamit ang mataas na kalidadWCB carbon steel(cast steel). Ang materyal na ito ay lubhang matibay at nagbibigay-daan sa balbula na makatiis sa malupit na kapaligiran, mataas na presyon, at matinding temperatura.Kailangan pa?Nag-aalok kami ng custom na pag-cast gamit angHindi kinakalawang na asero (SS304, SS316) , Aluminum Tanso, at iba pang mga haluang metal depende sa corrosivity ng iyong media-1 .

3. Dynamic na Pagse-sealing at Mabilis na Tugon

Ang disc sa loob ngSingle Disc Check Valveay may napakasensitibong tugon. Kapag dumaloy ang likido o gas, agad na bubukas ang disc na may kaunting resistensya (low pressure drop). Sa sandaling huminto o bumabaligtad ang daloy, ang disc ay bumubulusok pabalik (tinulungan ng gravity o spring force) upang bumuo ng isang mahigpit na selyo, na pumipigil sa mapanirangmartilyo ng tubigpinsala-2 .

Mga Detalye ng Produkto at Data Sheet

Mga Aplikasyon: Saan Mo Ito Magagamit?

Ang versatile valve na ito ay ginagamit sa maraming pang-industriyang setting. Matagumpay naming naibigay ang amingSingle Disc Check Valvesa mga sumusunod na sektor:

• Mga Water Treatment Plant: Ginagamit sa mga sistema ng supply ng tubig upang maiwasan ang backflow contamination -2.
• HVAC at Building Automation: Naka-install sa heating at air conditioning system para mapanatili ang thermal efficiency.
• Mga Power Plant: Mahalaga sa mga sistema ng paglamig upang matiyak na hindi umaagos pabalik ang nagpapalamig na tubig, na nagpoprotekta sa mga kagamitan sa generator -2.
• Petrochemical: Ligtas na pinangangasiwaan ang transportasyon ng langis at gas sa mga pipeline.

Pag-aaral ng Kaso: Proteksyon sa Pump

Ang isang pumping station sa Southeast Asia ay nakakaranas ng paulit-ulit na pump seizure dahil sa backflow surges. Dati, gumamit sila ng mabagal na heavy swing check valves. Pinalitan namin ang kanilang sistema ng amingSingle Disc Check Valve. Inalis ng feature na mabilisang pagsasara ang water hammer, at ang magaan na disenyo ay ginawang madali ang pag-install sa kanilang masikip na pump room.Resulta:Zero pump failures sa nakalipas na 18 buwan.

Paano Gumagana ang Iisang Disc Check Valve

Ang mekanismo ay simple ngunit lubos na epektibo:

1. Pasulong na Daloy: Ang presyon ng medium (Tubig/Oil/Gas) ay nagtutulak sa disc mula sa upuan. Ang bisagra ay bahagyang umiikot, na nagpapahintulot sa buong daloy.
2. Baliktad na Daloy: Kapag bumaba o bumabaligtad ang upstream pressure, itinutulak ng backflow ang disc pabalik sa upuan.
3. Pagse-sealing: Agad na nagsasara ang disc, na gumagawa ng mahigpit na seal at ganap na huminto sa reverse flow -2.

Tatlong Mahigpit na Pagsusuri sa Pabrika

Gumagamit ang aming pabrika ng isang sistema ng kontrol sa kalidad na tumutugma sa mga internasyonal na pamantayan. Ang bawat balbula na ginawa namin ay dapat sumailalim sa tatlong mahigpit na "pagsusuri" bago umalis sa pabrika:

1. Ang Pagsusuri sa Pag-iwas sa Backflow: Tinitiyak namin na ang daloy ng sandali ay hihinto, ang disc ay ganap na nakaupo, na nag-iiwan ng 0% na leak rate.
2. High-Pressure Shell Test: Gumagamit kami ng mas mataas na pressure kaysa sa aktwal na working pressure para subukan ang casting. Tinitiyak nito na ang katawan ay hindi magbibitak o magpapawis.
3. Pangkalahatang Simulation ng Performance: Ginagaya namin ang mga kondisyon ng pipeline sa totoong mundo upang matiyak na ang disc ay nagbubukas nang maayos at nagsasara nang mahigpit nang hindi dumidikit.

Ang Zhongguan Valve ay nakakuha ng TS Special Equipment Manufacturing License, ISO9001, ISO14001, at OHSAS18001 -1. Ang mga balbula lamang na pumasa sa tatlong yugto na ito ay pinakawalan.

Flexibility ng Pag-install

Alam namin na ang bawat pipeline ay naiiba. Ang amingSingle Disc Check Valveumaangkop sa iyo.

• Mga Pahalang na Pipe: Karaniwang pag-install.
• Mga Vertical Pipe: Ang balbula ay gumagana nang perpekto sa mga aplikasyon ng patayong pataas na daloy. Mabisang nagsasara ang disc sa pamamagitan ng gravity o backflow weight kapag huminto ang pump -2.

Pag-customize at Mga Kalamangan sa Supply Chain

Balbula ng Zhongguanay ang pagsasama ng Northern valve supply chain (Cast Iron) at ang Southern industrial valve supply chain (Cast Steel/Stainless)-1 .

Nag-aalok kami ng mga serbisyong "Iniayon":

• Mga Espesyal na Materyales: Kailangang pangasiwaan ang mga nakakaagnas na kemikal? Maaari tayong lumipat sa Stainless Steel 316 para sa disc at body.
• Extended Stem: Para sa underground buried installation.
• Actuator Ready: Pagsasama sa mga switch ng limitasyon sa posisyon para sa mga awtomatikong system (kapag hiniling).

Ang aming pangako:Nakatuon kami hindi lamang sa aming sariling produksyon ng mga butterfly valve kundi pati na rin sa pagsasama ng buong valve supply chain upang mabigyan ang aming mga customer ng mas mayayamang linya ng produkto at mas maalalahanin na serbisyo.

FAQ Tungkol sa Single Disc Check Valve

Q1: Ano ang pangunahing pagkakaiba sa pagitan ng Single Disc Check Valve at Dual Disc Check Valve?
A1:Ang amingSingle Disc Check Valve(Uri ng swing) sa pangkalahatan ay nagbibigay ng mas mahigpit na selyo laban sa mababang presyon ng backflow at mas matibay laban sa "slamming" sa mas malalaking sukat (DN200+). Ang disenyo ng nag-iisang plato ay nag-aalok ng mas malaking lugar ng daloy kumpara sa ilang spring-loaded na dual plate.

Q2: Maaari ko bang i-install ang balbula na ito nang patayo?
A2:Oo, inirerekomenda ito para sa mga vertical pipeline kung saan ang direksyon ng daloyibaba hanggang itaas. Gayunpaman, napakahalaga na suriin ang daloy ng arrow na minarkahan sa katawan ng balbula. Para sa top-to-bottom vertical drops, maaaring mas gusto ang spring-loaded type.

Q3: Paano ko pipiliin ang tamang rating ng presyon?
A3:Nag-aalok kami ng mga rating mula PN10 hanggang PN40. Karaniwang pinapayuhan ng aming mga inhinyero ang pagpili ng rating na katumbas ng o mas mataas kaysa sa pinakamataas na presyon ng iyong pipeline. Para sa high-pressure na singaw o langis, ang materyal na WCB ay ang pinakamababang pamantayan.

Q4: Ang produkto ba ay mahigpit na sumusunod sa mga internasyonal na pamantayan?
A4:Oo. Habang ang aming base na disenyo ay mahusay, maaari naming gawin ang amingSingle Disc Check Valveupang sumunod saGB, ANSI, JIS, DIN, o BSmga pamantayan batay sa iyong mga kinakailangan sa flange drilling-1 .

Magpadala ng Inquiry

Balbula ng Zhongguan: Maaasahang Kalidad, Mga Na-customize na Solusyon.

Mayroon kaming dalawang base ng produksyon (Tianjin at Wenzhou) na may higit sa 19 na taon ng karanasan. Ginagarantiya namin ang mabilis na paghahatid at mga de-kalidad na produkto.
