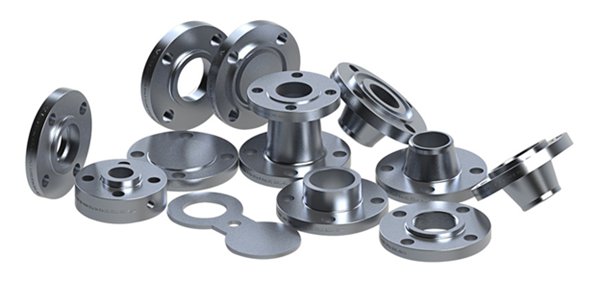

Ano ang Flange Connection?
Ang flange connection ay isang paraan ng koneksyon na malawakang ginagamit ang nababakas na mekanikal. Madalas itong gumagamit ng isang pares ng flanges, isang sealing gasket, at bolts at nuts upang pagdugtong nang mahigpit ang mga tubo, balbula, o kagamitan .
Ang pangunahing prinsipyo nito ay:gamit ang tightening force ng bolts para i-compress ang sealing gasket sa pagitan ng flanges, kaya pinoprotektahan ang fluid (likido o gas) mula sa pagtagas.

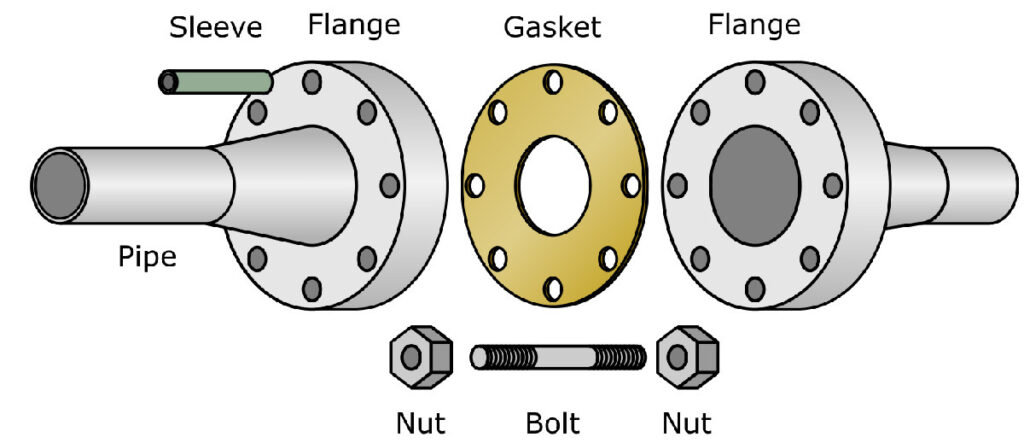

Isang tipikal na koneksyon ng flange kabilang ang sumusunod na apat na pangunahing bahagi:
Flange: Isang bahaging hugis disc na ikinakabit sa dulo ng pipe o equipment port, karaniwang may mga bolt hole.
Sealing Gasket: Ilagay sa pagitan ng mga sealing na mukha ng dalawang flanges, ito ay pinindot upang i-render ang sealing.
Bolts at Nuts: Dumaan sa mga butas ng bolt sa mga flanges upang matustusan ang puwersang nakakapit.
Nagtatatak ng Mukha: Ang ibabaw ng flange na lumalapit sa gasket; ito ay may magkakaibang uri (hal., nakataas na mukha, lalaki/babae na mukha, atbp.).
Pangunahing Kalamangan:
Mataas na bentahe at matibay na sealing: Kwalipikado sa paghawak ng mataas na presyon, mataas na temperatura, o erosive media.
Madaling lansag at pagpapanatili: Ang koneksyon ay madaling mabuksan para sa paglilinis ng tubo, inspeksyon ng kagamitan, o kapalit ng bahagi.
Magandang kapalit: Ang mga flange ay sumusunod sa mga pambansang pamantayan (hal., GB), mga pamantayan sa industriya ng kemikal (hal., HG), mga pamantayan sa industriya ng mekanikal (hal., JB), at mga internasyonal na pamantayan (hal., ANSI/ASME, DIN). Ang mga produkto mula sa iba't ibang mga tagagawa ay maaaring halili sa kondisyon na sumunod sila sa parehong pamantayan.
Pangkalahatang Aplikasyon:
Inhinyero ng pipeline: Pag-uugnay ng mga tubo sa mga tubo, mga tubo sa mga balbula, at mga tubo sa mga bomba.
Lalagyan ng presyon: Mga attachment para sa mga manhole at handholes sa mga sisidlan ng reaksyon at mga sisidlan.
Punto ng koneksyon: Mga koneksyon sa inlet at outlet ng mga pressurizer, at mga koneksyon sa pagitan ng shell ng channel at shell ng mga heat interchanger.
Mga sistema ng pagmamanupaktura at pampublikong kagamitan: Langis, kemikal, natural na gas, paggamot ng tubig, mga sistema ng pag-init, at iba pa.
Simpleng Paghahambing sa Iba Pang Paraan ng Koneksyon:
Kung ikukumpara sa welding: Ang mga flange na koneksyon ay naaalis, ngunit ang mga ito ay mas mahal at maaaring magpakilala ng mga karagdagang posibleng leak point.
Kumpara sa mga sinulid na koneksyon: Ang mga flange na koneksyon ay maaaring magtiis ng mas mataas na presyon at umangkop sa mas malalaking diyametro ng tubo, ngunit mas kumplikado ang mga ito sa pag-install at nangangailangan ng mas maraming espasyo.
Simpleng Buod: Kapag may kinakailangan upang labanan ang mataas na presyon, harapin ang malalaking diameter ng tubo, o humihingi ng madalas na pag-disassembly para sa servicing, ang flange connection ay karaniwang ang paboritong paraan. Ang pinakakaraniwang mga halimbawa ay ang mga coupling sa mga tubo ng tubig na panlaban sa sunog o mga pipeline ng singaw ng pabrika na nagha-highlight ng "mga nakataas na disc" at naayos na may bilog na mga bolts.
