Ano ang Wafer-Type Connection?(1)

Ang koneksyon sa uri ng wafer ay isang paraan ng pag-fasten ng mga balbula (lalo namga balbula ng butterfly,suriin ang mga balbula, atbp.) sa pagitan ng pipe flanges gamit ang mahabang bolts. Ang pagtukoy sa katangian nito ay: ang balbula ay walang sariling integral flanges; sa halip, ang mga mahahabang bolts ay dumadaan sa mga flanges ng dalawang tubo upang ma-secure ang balbula sa gitna.

1. Konstruksyon

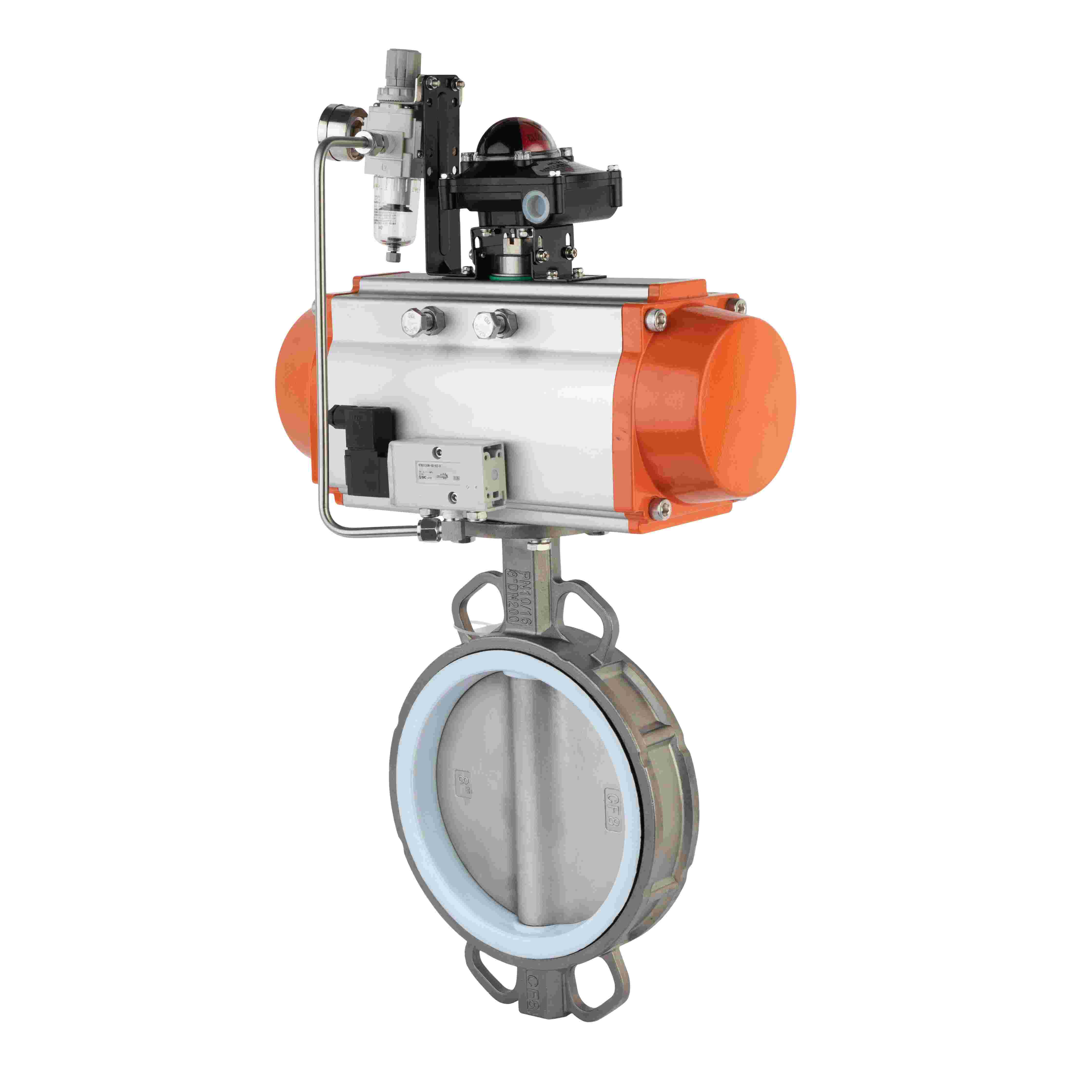

Balbula: Ang katawan ng balbula ay walang mga butas ng flange bolt, isang makinis na mukha lamang. Mga karaniwang halimbawa: wafer butterfly valve, wafer check valve.

Bolts: Karaniwang stud bolts o sa pamamagitan ng bolts, sapat na haba upang makadaan sa bolt hole ng parehong pipe flanges.

Mga Pipe Flanges: Ang mga dulo ng tubo ay dapat na nilagyan ng mga karaniwang flanges.

Nuts: Ginagamit para sa paghihigpit.

2. Prinsipyo sa Paggawa

Ilagay ang wafer valve sa pagitan ng mga flanges ng dalawang pipe.

Ipasok ang mahahabang bolts sa pamamagitan ng bolt hole ng isang pipe flange → sa pamamagitan ng calibration hole sa wafer valve body → sa pamamagitan ng bolt hole ng reverse pipe flange.

Ikabit ang mga mani sa magkabilang dulo. Habang ang mga mani ay hinihigpitan, ang dalawang flanges ng tubo ay pinagsama-sama.

Ang clamping force na ito ay nagse-seal sa balbula sa pagitan ng mga flanges, na may mga gasket (o ang built-in na resilient seal ng valve) na bumubuo sa sealing interface.

3. Mga Pangunahing Katangian (Kumpara sa Flanged Valves)
