Ano ang isang balbula ng butterfly?

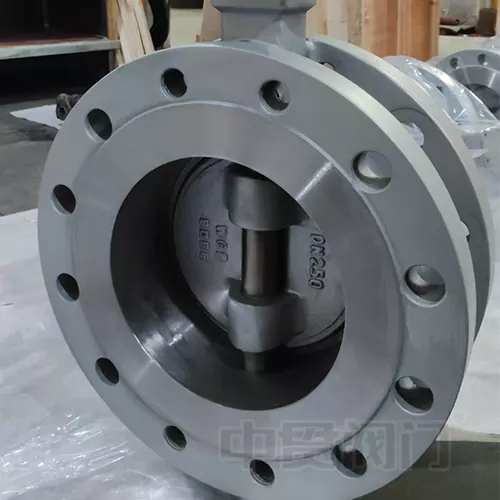

A Butterfly Valveay isang karaniwang ginagamit na pipeline para sa paghahatid ng mga likido sa mga pang -industriya na aplikasyon. Mayroon itong malawak na hanay ng mga aplikasyon, tulad ng sa pagproseso ng kemikal, metalurhiya, mga generator ng gas, gas ng karbon, natural gas, likidong gasolina, at mainit/malamig na mga sistema ng hangin.

Ang prinsipyo ng pagtatrabaho ng isang balbula ng butterfly ay nagsasangkot ng pag -regulate ng daloy ng daluyan ng likido sa pamamagitan ng isang plate na butterfly. Ang plate ng butterfly ay nakaposisyon nang patayo sa loob ng pipeline. Ito ay hugis ng disc at umiikot sa paligid ng isang axis sa loob ng katawan ng balbula. Sa pamamagitan ng pagpapatakbo ng stem ng balbula, ang anggulo ng pagpapalihis ng plate ng butterfly ay maaaring maiakma upang makontrol ang rate ng daloy ng daluyan ng likido.

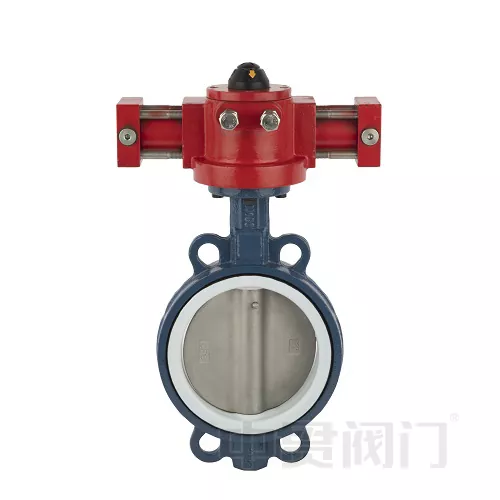

Maraming iba't ibang uri ngButterfly ValveS, tulad ng concentric butterfly valves, single-offset butterfly valves, double-offset butterfly valves, at triple-offset butterfly valves. Ang katangian ng isang concentric butterfly valve ay ang valve stem axis, ang sentro ng pabilog na butterfly plate, at ang valve body center ay nasa parehong punto. Ang ganitong uri ng balbula ng butterfly ay may isang simpleng istraktura at madaling gawin. Gayunpaman, ang disbentaha nito ay ang plate ng butterfly ay patuloy na alitan sa upuan ng balbula, na humahantong sa mabilis na pagsusuot. Tinutugunan ng single-offset na Butterfly Valve ang isyung ito. Pinaghihiwalay nito ang axis ng balbula ng balbula mula sa Butterfly Plate Center, na nagpapagaan sa compression sa pagitan ng butterfly plate at upuan ng balbula. Sa pamamagitan ng pag-offset ng valve stem center mula sa parehong Butterfly Plate Center at ang Valve Body Center, nakakakuha kami ng isang double-offset na butterfly valve. Ang istraktura na ito ay epektibong binabawasan ang alitan sa pagitan ng butterfly plate at ang balbula ng balbula, na binabawasan ang pagsusuot at makabuluhang pagpapalawak ng buhay ng serbisyo ng balbula. Gayunpaman, ang mga double-offset na butterfly valves ay mayroon ding mga drawbacks kapag humahawak ng high-temperatura na likidong media. Kung ginagamit ang mga high-temperatura na lumalaban sa mga hard seal, ang daluyan ay madaling kapitan ng pagtagas. Sa kabilang banda, kung ginagamit ang mga soft seal, hindi nila makatiis ang mataas na temperatura. Upang matugunan ang isyung ito, ang triple-offsetButterfly Valveay binuo. Ang ikatlong offset ay naghihiwalay sa axis ng sealing ng conical butterfly plate mula sa axis ng cylindrical valve body, na binabago ang sealing cross-section ng butterfly plate mula sa pabilog hanggang sa elliptical. Binago nito ang orihinal na positional seal sa isang selyo ng metalikang kuwintas, nakamit ang pagbubuklod sa pamamagitan ng contact pressure ng balbula ng balbula.
