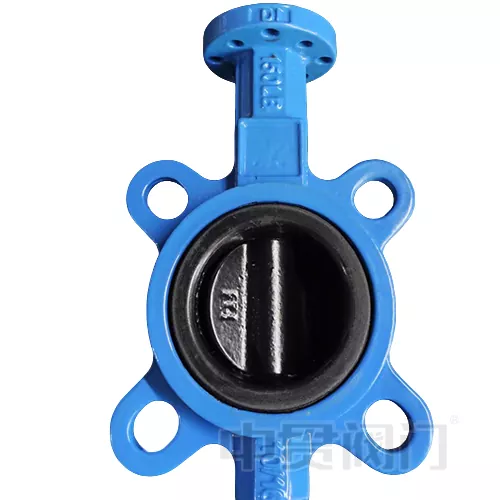

Halar coated disc butterfly valve

Ang halar coated disc butterfly valve ay inhinyero para sa matinding kemikal na kapaligiran, na gumagamit ng halar (ECTFE) na patong sa ibabaw ng disc upang makamit ang mahusay na paglaban sa kaagnasan. Na may isang saklaw ng temperatura ng serbisyo ng -40 ℃ hanggang 150 ℃ (ang tukoy na temp.

Ang pangunahing pag -andar ng halar coating

Ang Halar (Ethylene-Chlorotrifluoroethylene copolymer, ECTFE) ay isang mataas na pagganap na fluoropolymer na pantay na sumasakop sa ibabaw ng plate ng butterfly sa pamamagitan ng isang proseso ng pag-spray ng electrostatic upang makabuo ng isang siksik na layer ng proteksiyon na may kapal ng 0.5 ~ 1.2mm. Sa thehalar coated disc butterfly valve, ang mga pangunahing pag -andar ng patong na ito ay kinabibilangan ng:

1. Paglaban sa Kemikal na Kemikal: Maaari itong makatiis ng 98% sulfuric acid, 37% hydrochloric acid, malakas na alkali (tulad ng 50% NaOH) at mga organikong solvent (tulad ng acetone, xylene), at ang rate ng kaagnasan ay mas mababa sa 0.01mm/taon;

2. Paglaban sa temperatura: Long-term na paggamit ng temperatura ng saklaw -40 ℃ ~ 150 ℃, panandaliang paglaban sa 180 ℃ thermal shock;

3. Mababang pagkamatagusin: Ang istraktura ng molekular ay siksik, na pumipigil sa metal na substrate ng butterfly plate mula sa corroding dahil sa daluyan na pagtagos;

4. Magsuot ng paglaban at anti-sticking: Ang koepisyent ng friction sa ibabaw ay mas mababa sa 0.3, na binabawasan ang pagdirikit ng butil na media at pinalawak ang siklo ng pagpapanatili.

5. Kumpara sa PTFE o PP coatings, ang mekanikal na lakas ng halar ay nadagdagan ng higit sa 50%, lalo na sa ilalim ng madalas na pagbubukas at pagsasara ng mga kondisyon, na maaaring maiwasan ang patong mula sa pag -crack at pagbagsak.

Structural Optimization:

Upang umangkop sa mga pisikal na katangian ng halar coating, ang ourhalar coated disc butterfly valve ay nagpatibay ng naka -target na disenyo:

1. Precision machining ng butterfly plate: Ang base material ay gawa sa 316L hindi kinakalawang na asero o duplex na bakal, at ang pagkamagaspang sa ibabaw ay ≤ra3.2μm ng pag -on ng CNC, na nagbibigay ng isang pantay na batayan ng pagdirikit para sa patong. Ang gilid ng butterfly plate ay bilugan upang maiwasan ang konsentrasyon ng stress ng patong.

2. Bidirectional Sealing System: Sa EPDM o FKM Soft Sealing Valve Seat, bumubuo ito ng isang "rigid-flexible composite" sealing interface na may halar coating, nakamit ang bidirectional zero na pagtagas sa isang presyon ng ≤pn16 (alinsunod sa pamantayan ng ISO 5208).

3. ISO5211 Drive Adaptation: Ang tuktok ng balbula ng balbula ay nilagyan ng isang square shaft interface (alinsunod sa pamantayan ng ISO5211 F05-F10), na maaaring direktang mai-install na may pneumatic/electric actuators, at ang error sa output ng metalikang kuwintas ay ≤5%.

Naaangkop na media at karaniwang mga sitwasyon

Ang halar coated disc butterfly valve ay idinisenyo para sa mga sumusunod na media:

1. Malakas na acid/alkali: tulad ng solusyon sa electroplating (naglalaman ng chromic acid), basa na chlorine gas sa proseso ng chlor-alkali, posporiko acid concentrate;

2. Organic Solvents: Petrochemical Intermediates tulad ng Benzene, Esters, Ketones, atbp;

3. Oxidizing media: hydrogen peroxide (konsentrasyon ng50%), sodium hypochlorite solution;

4. Mataas na Purity Fluid: CIP/SIP Cleaning Agent sa industriya ng parmasyutiko, paghahatid ng tubig ng ultrapure.
