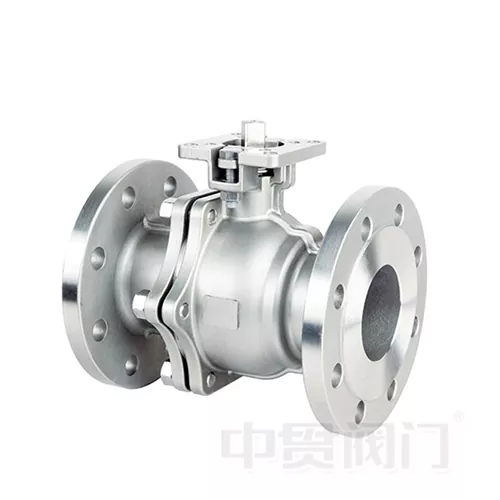

ASME Standard Flange High Platform Stainless Steel Ball Valve

Ang ASME Standard Flange High Platform Stainless Steel Ball Valve ay isang propesyonal na grade industrial valve na inengineered upang pangasiwaan ang corrosive media, mataas na temperatura/mataas na mga kondisyon ng presyon, at mahigpit na mga kinakailangan sa sealing sa mga fluid control system.

Ang katawan ng balbula at lahat ng nabasang bahagi ay ginawa mula sa premium na hindi kinakalawang na asero (magagamit ang CF8 / CF8M / CF3M), na sinamahan ng mga standard na flanges ng ASME B16.5 upang matiyak ang secure at maaasahang koneksyon sa mga piping system. Kung ikukumpara sa mga maginoo na balbula ng bola, ang natatangipinagsamang high-platform na disenyonagtatampok ng standardized na ISO 5211 mounting pad nang direkta sa ibabaw ng valve body, na nagbibigay-daan sa mabilis na pag-install ng mga pneumatic, electric, o electro-hydraulic actuator na walang karagdagang bracket.

Bilang isa sa mga pangunahing produkto ngBalbula ng Zhongguan, ang ball valve na ito ay malawakang ginagamit sa oil at gas transmission, chemical reactor system, food-grade sanitary lines, pharmaceutical purified water system, seawater desalination, at marine ballast system. May mahusay na corrosion resistance, bubble-tight zero-leakage sealing, at fire-safe na disenyo, naghahatid ito ng pangmatagalang matatag na operasyon habang makabuluhang binabawasan ang dalas ng pagpapanatili at kabuuang halaga ng pagmamay-ari.

Mga Pangunahing Kalamangan sa Teknikal

1. Napakahusay na Kaagnasan at Mataas na Paglaban sa Temperatura

• Mga Opsyon sa Materyal: Valve body at bola na gawa sa CF8 / CF8M (304 / 316 stainless steel) o mas mataas na grado na CF3M (316L). Ang na-optimize na nilalaman ng nickel, chromium, at molybdenum ay nagbibigay ng pambihirang pagtutol sa sulfuric acid, hydrochloric acid, alkaline solution, salt spray, at iba't ibang organic solvents.
• Saklaw ng Temperatura: Angkop para sa -29°C hanggang +250°C (napapahaba hanggang +350°C na may mga opsyon sa pag-iimpake na may mataas na temperatura). Gumagana nang mapagkakatiwalaan sa mga linya ng singaw, mainit na sistema ng langis, at iba pang mga application na may mataas na temperatura nang walang pagkabigo sa sealing o pagpapapangit ng katawan.
• Katugmang Media: Crude oil, natural gas, acid/alkali solutions, seawater, pharmaceutical solvents, food materials, chlorine-containing media, atbp.

2. Bubble-Tight Zero Leakage + Fire-Safe Design

• Leakage Rating: Nasubok sa ISO 5208 Class VI (bubble-tight) — walang nakikitang leakage sa ilalim ng rated pressure. Tamang-tama para sa nakakalason, nasusunog, o high-value na media.
• Istraktura na Ligtas sa Sunog: Metal-to-metal na pangalawang sealing surface sa pagitan ng bola at upuan. Kahit na pagkatapos ng soft seat burnout, ang balbula ay nagpapanatili ng pangunahing shut-off, na nakakatugon sa API 607 ​​/ ISO 10497 fire-safe na pamantayan.
• Anti-Static na Disenyo: Ang anti-static na spring sa pagitan ng stem at ball ay nagsisiguro ng maaasahang pagwawaldas ng singil, na inaalis ang mga panganib sa pagsabog mula sa static na buildup.

3. Pinagsamang High-Platform na Structure – Actuator Mounting sa loob ng 5 Minuto

• Interface Standard: Ang mataas na platform ay umaayon sa ISO 5211, direktang tumutugma sa mga pangunahing brand ng pneumatic at electric actuator — walang kinakailangang mga custom na adapter plate o bracket.
• Kahusayan sa Pag-install: Ang pag-mount sa actuator sa site ay nangangailangan lamang ng bolting + stem coupling. Maaaring kumpletuhin ng isang tao ang trabaho sa loob ng 5 minuto, na nakakatipid ng 2/3 ng oras ng pag-install kumpara sa mga tradisyonal na bracket-mount valves.
• Operational Stability: Ang pinagsamang platform ay nagpapaikli sa transmission distance sa pagitan ng actuator at stem, binabawasan ang backlash at pagpapabuti ng cycle ng buhay at katumpakan ng feedback sa posisyon.

4. Mababang Paglaban sa Daloy at Mataas na Cv Value – Pagtitipid sa Enerhiya

• Disenyo ng Daloy ng Daloy: Full-bore o standard-bore na disenyo na may makinis na mga panloob na contour ay nagpapaliit ng pagbaba ng presyon. Ang mga full-bore na modelo ay naghahatid ng halaga ng Cv na halos magkapareho sa parehong laki ng tubo, na pinapanatili ang orihinal na mga katangian ng daloy ng system.
• Pagtitipid sa Enerhiya: Ang mababang resistensya ng daloy ay nangangahulugan ng pagbawas sa pagkonsumo ng enerhiya sa pumping. Para sa 24/7 na tuluy-tuloy na operasyon sa mga kemikal o water treatment plant, ang taunang pagtitipid sa kuryente ay maaaring maging malaki.

5. Multi-Level Leak Prevention & Long Service Life

• Stem Sealing: Ang V-ring PTFE packing na may spring-loaded na pre-tension ay awtomatikong nagbabayad para sa pagkasira — hindi nangangailangan ng madalas na paghigpit ng glandula.
• Suporta sa Bola: Ang disenyo ng bola na lumulutang o trunnion-mount (depende sa laki) na may self-lubricating bushings ay nagpapababa ng torque at nagpapahaba ng buhay ng cycle. Sinubukan sa >50,000 switching cycle bawat GB/T 12237.

Mga Karaniwang Aplikasyon at Industriya

Madaling Pag-install at Mababang Pagpapanatili

• Koneksyon ng Flange: Sumusunod sa ASME B16.5 (Class 150 / 300 / 600). Direktang akma sa karaniwang pipe flanges — walang kinakailangang pagbabago sa custom.
• Mabilis na Pag-disassembly: Direktang naka-bolt ang Actuator sa platform. Ang pag-alis ng actuator para sa manual na emergency na operasyon o inspeksyon ay hindi makakaapekto sa valve body o piping connection.
• In-Line Maintenance: Sinusuportahan ng mga piling modelo ang in-line na disassembly (tingnan ang partikular na disenyo) — palitan ang mga upuan o seal nang hindi inaalis ang buong balbula mula sa pipeline, na makabuluhang binabawasan ang downtime.
• Maintenance Interval: Sa ilalim ng normal na mga kondisyon, siyasatin ang packing seal at operating torque tuwing 12 buwan. Ang aktwal na buhay ng serbisyo ay maaaring lumampas sa 5 taon depende sa media at dalas ng pag-ikot.

Teknikal na Pagtutukoy

Mga Magagamit na Opsyon

• Uri ng Actuator: Manu-manong worm gear / Single/Double acting pneumatic / Electric (24V/110V/220V/380V) / Electro-hydraulic
• Material ng upuan: PTFE / RPTFE / PEEK / Metal hard seal
• Ball Treatment: Pinakintab na salamin / Nitrided hardening / Tungsten carbide coating
• Mga Espesyal na Opsyon: Locking device / Purge port / Extended stem / Insulation jacket

Bakit Pumili ng Zhongguan Valve?

• Mga Pamantayan sa Paggawa: Mahigpit na pagsunod sa mga pamantayan ng ASME, API, ISO, GB/T. Available ang mga sertipiko ng materyal, mga ulat sa pagsubok sa presyon, at mga sertipikasyong ligtas sa sunog.
• Quality Assurance: 100% factory pressure testing + seal testing. Ang bawat balbula ay garantisadong nakakatugon sa mga tinukoy na parameter.
• Mabilis na Tugon: Mga karaniwang stock na produkto na ipinadala sa loob ng 24 na oras. Hindi karaniwan / custom na mga order na naihatid sa loob ng 2–4 na linggo.
• Suporta sa Teknikal: Buong serbisyo mula sa pagkalkula ng sukat at gabay sa pag-install hanggang sa pagpapanatili pagkatapos ng benta.

Magpadala ng Inquiry

Para sa detalyadong panipi, mga teknikal na guhit, sizing sheet, o mga sample, mangyaring punan ang form sa ibaba omakipag-ugnayan sa amindirekta.
