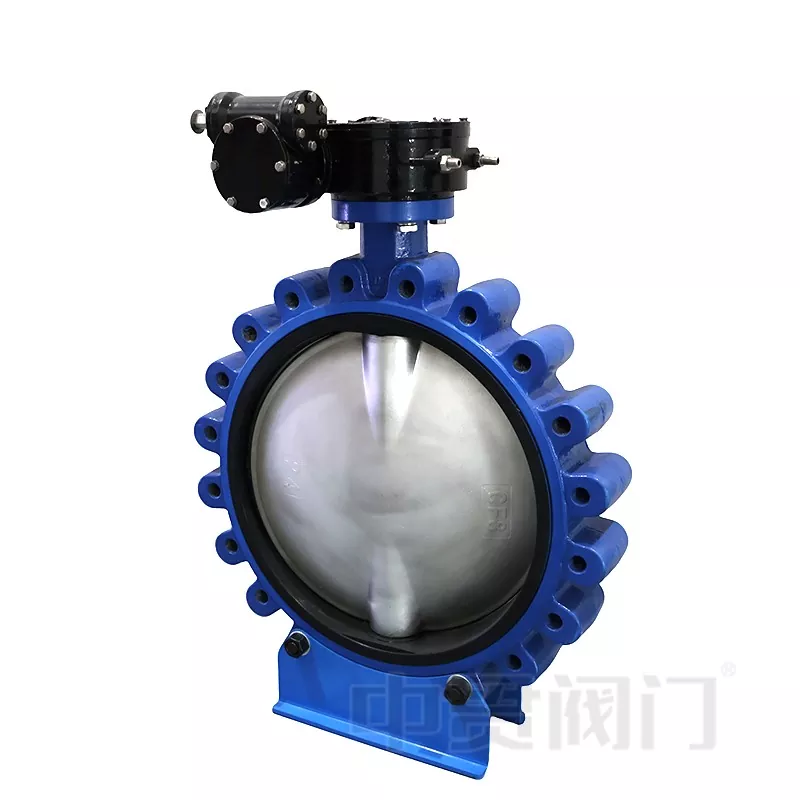

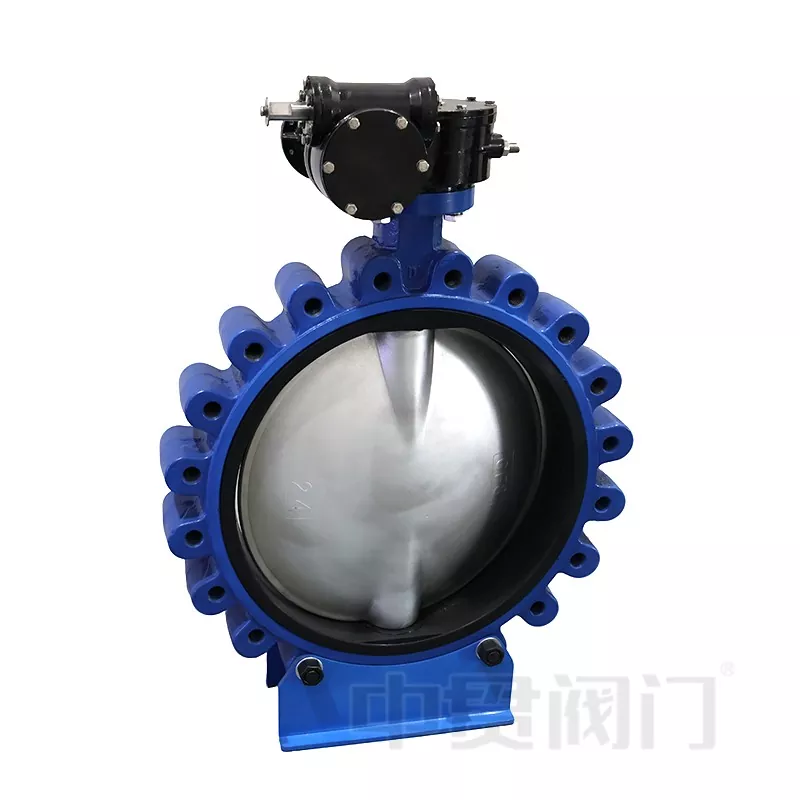

Zhongguan Lug Type Butterfly Valveay idinisenyo para sa mga pipeline system na nangangailangan ng flexible installation, maaasahang shut-off, at maginhawang maintenance. Bilang isang istraktura ng balbula ng butterfly ng centerline, ito ay karaniwang pinipili para sapaggamot ng tubig, sirkulasyon ng HVAC, mga pang-industriyang pipeline, at mga aplikasyon kung saan kailangang alisin o serbisyuhan ang balbula nang hindi naaapektuhan ang kumpletong pag-aayos ng pipeline.
Kung ikukumpara sa mga balbula ng wafer butterfly, angdisenyo ng koneksyon ng luggumagamit ng mga sinulid na butas sa katawan ng balbula upang payagan ang independiyenteng pag-aayos ng flange. Ang istrukturang ito ay partikular na angkop para sa end-of-line na pag-install, mga seksyon ng paghihiwalay ng kagamitan, at mga pipeline kung saan ang isang bahagi ng koneksyon ay maaaring kailangang alisin sa panahon ng pagpapanatili.
Ang katawan ng balbula ay maaaring gawin mula samalagkit na bakal, GGG50, hindi kinakalawang na asero, o carbon steel ayon sa mga kinakailangan sa presyon, katamtamang katangian, at mga kondisyon ng kaagnasan. Ang istraktura ng lug ay namamahagi ng stress ng koneksyon sa pamamagitan ng maraming mga fixing point, pagpapabuti ng katatagan ng pag-install sa mga pipeline na nakalantad sa vibration o madalas na operasyon.
Ang disc ay gumagamit ng isang compact na pabilog na disenyo at umiikot ng humigit-kumulang 90° sa pagitan ng ganap na bukas at ganap na sarado na mga posisyon. Ang mga hindi kinakalawang na asero na disc o iba pang mga katugmang materyales ay maaaring mapili ayon sa medium ng pipeline upang mapabuti ang resistensya ng kaagnasan at pagganap ng serbisyo.
Ang valve stem ay naglilipat ng operating torque sa pagitan ng actuator at disc. Ang nakasentro na pag-aayos ng baras ay binabawasan ang pagiging kumplikado ng istruktura at sinusuportahan ang maayos na operasyon gamit ang manu-manong, pneumatic, o mga pamamaraan ng electric actuation.
EPDM, NBR, PTFE, at iba pang mga materyales sa sealing ay maaaring mapili ayon sa medium. Ang EPDM ay karaniwang ginagamit para sa mga application na nakabatay sa tubig, ang NBR ay angkop para sa mga kondisyong nauugnay sa langis, habang ang PTFE ay isinasaalang-alang para sa mas malakas na mga kinakailangan sa paglaban sa kemikal.
Sa supply ng tubig at wastewater system, ang mga lug butterfly valve ay karaniwang pinipili dahil sa kanilang compact na istraktura at madaling pagpapanatili ng mga katangian. Ang mga configuration ng upuan ng EPDM ay madalas na ginagamit para sa sariwang tubig, dumi sa alkantarilya, at mga pangkalahatang sistema ng sirkulasyon ng tubig kung saan ang mga kinakailangan sa chemical compatibility ay katamtaman.
Ang mga pipeline ng HVAC at pang-industriya na paglamig ay karaniwang nangangailangan ng madalas na pagbubukas at pagsasara ng mga operasyon. Ang 90° rotary na disenyo, mababang operating torque, at compact na haba ng pag-install ay ginagawang angkop ang mga lug butterfly valve para sa mga circulation control system na may limitadong espasyo sa pag-install.
Para sa mga pang-industriyang pipeline na naglalaman ng kinakaing unti-unti o espesyal na media, ang configuration ng balbula ay dapat piliin ayon sa pagkakatugma ng kemikal sa pagitan ng materyal ng upuan at ng medium. Maaaring isaalang-alang ang PTFE-based na mga upuan para sa mas malakas na kapaligirang kemikal, habang ang mga materyales ng NBR at FKM ay ginagamit para sa mga application na nauugnay sa langis.
Ang mga sistema ng dagat at enerhiya ay madalas na nangangailangan ng mga balbula na may resistensya sa kaagnasan at maginhawang pag-access sa pagpapanatili. Ang istraktura ng koneksyon ng lug ay nagbibigay-daan sa mas madaling paghihiwalay at pagpapalit sa mga pipeline kung saan limitado ang espasyo sa pagpapanatili.
Sa panahon ng operasyon, ang disc ay umiikot sa paligid ng valve stem axis. Kapag ang balbula ay ganap na nakabukas, ang disc ay nakahanay sa direksyon ng daloy ng pipeline, na binabawasan ang resistensya at pinapayagan ang medium na dumaan nang may kaunting sagabal.
Kapag isinasara, ang disc ay umiikot ng humigit-kumulang 90° at pinindot ang sealing seat upang huminto sa pag-agos. Depende sa disenyo ng balbula at materyal ng sealing, maaaring makamit ang pagganap ng bidirectional shut-off.
Para sa mga throttling application, ang posisyon ng disc ay maaaring isaayos sa pagitan ng bukas at saradong mga posisyon.
| Paghahambing | Lug Type Butterfly Valve | Wafer Butterfly Valve |
|---|---|---|
| Paraan ng Koneksyon | Ang mga sinulid na butas ng lug ay nagbibigay-daan sa independiyenteng pag-aayos ng flange | Naka-install sa pagitan ng dalawang flanges gamit ang through bolts |
| Pagpapanatili | Angkop para sa mga system na nangangailangan ng mas madaling pag-alis ng balbula o pag-install ng end-line | Mas angkop para sa karaniwang pag-install ng pipeline |
| Space sa Pag-install | Compact na disenyo na may mas malakas na flexibility ng koneksyon | Magaan at karaniwang ginagamit kung saan limitado ang espasyo |
| Mga Karaniwang Aplikasyon | Paggamot ng tubig, HVAC, mga pipeline ng industriya, mga sistemang sensitibo sa pagpapanatili | Pangkalahatang mga pipeline ng tubig at utility |
Zhejiang Zhongguan Valve Manufacture Co., Ltd.ay nakatuon sa paggawa ng balbula nang higit sa 19 na taon, na may mga mapagkukunan ng produksyon na matatagpuan sa Tianjin at Wenzhou, Zhejiang. Ang kumpanya ay gumagawamga balbula ng butterflykabilang ang mga uri ng wafer, lug, U-section, at flange, na may mga pangunahing diameter ng produksyon mula DN40 hanggang DN1600.
Kasama sa proseso ng pagmamanupaktura ang valve assembly, pressure testing, valve seat installation, shaft sleeve installation, at pagmamarka ng produkto. Ang Zhongguan ay nagbibigay ng kinakailanganMga sertipiko ng ISOpara sa ginawa valves at maaaring magbigayWRAS-certified valve seatskapag kinakailangan.
Ang buhay ng serbisyo ng isang lug butterfly valve ay pangunahing apektado ng mga kondisyon ng pagpapatakbo, kabilang ang mga medium na katangian, temperatura, mga pagbabago sa presyon, dalas ng operasyon, at kalidad ng pag-install. Ang pagpili ng mga katugmang materyales sa sealing at pagpapanatili ng wastong mga kondisyon sa pagpapatakbo ay nakakatulong na mabawasan ang maagang pagkasira ng mga bahagi ng sealing.
Oo. Ang mga Lug Type Butterfly Valve ay maaaring patakbuhin ng mga manual handle, gear operator, pneumatic actuator, o electric actuator ayon sa mga kinakailangan sa kontrol ng pipeline. Ang pagpili ng actuator ay dapat tumugma sa kinakailangan ng valve torque, operating frequency, at automation system.
Karaniwang kasama sa kinakailangang impormasyon ang laki ng balbula, rating ng presyon, pamantayan ng koneksyon, medium ng pipeline, hanay ng temperatura, mga kinakailangan sa materyal ng upuan, at mga kinakailangan sa actuator. Nakakatulong ang mga detalyeng ito na matukoy ang angkop na configuration ng balbula at maiwasan ang maling pagpili ng materyal.
Ang pag-iwas sa pagtagas ay nakasalalay sa tamang pagpili ng balbula, angkop na materyal ng sealing, wastong pag-install, at regular na inspeksyon. Ang pagkakahanay ng pipeline, mga kondisyon ng koneksyon ng flange, at mga dayuhang particle sa paligid ng ibabaw ng sealing ay dapat suriin sa panahon ng pag-install upang mapanatili ang pagganap ng sealing.
