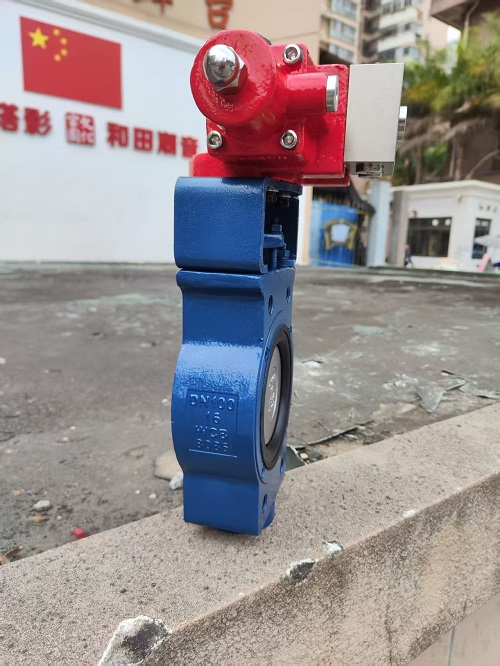

Semi-lug WCB Body at CF8 Disc na may Hydraulic Actuator Eccentric Butterfly valve

Ang Semi-lug WCB Body at CF8 Disc na may Hydraulic Actuator Eccentric Butterfly Valve ay isang high-performance na valve na idinisenyo para sa mga demanding na application na nangangailangan ng mabilis na operasyon, maaasahang sealing, at minimal na maintenance. Sa isang kakaibang sira-sira na disenyo at hydraulic actuator, ang balbula na ito ay perpekto para sa paghawak ng mataas na pagkakaiba-iba ng mga presyon, habang tinitiyak ang maayos na operasyon at pinahabang buhay ng serbisyo.

Mga Tampok ng Disenyo:

Uri ng Valve: Double Offset Butterfly Valve na may Soft Seat

Nagtatampok ang sira-sira na butterfly valve ng double offset na disenyo, kung saan ang valve stem axis ay na-offset mula sa sealing surface at sa pipeline axis. Tinitiyak ng makabagong disenyo na ito na ang disc ay mabilis na humiwalay sa upuan habang binubuksan, makabuluhang binabawasan ang friction at pagkasira, at pinahaba ang buhay ng serbisyo ng valve seal.

Offset na Disenyo:

Ang offset na disenyo ay nagpapabuti sa kahusayan ng balbula sa pamamagitan ng pagpapahintulot sa disc na gumalaw nang may kaunting resistensya, na nagbibigay ng mas maayos na operasyon at pagbabawas ng mekanikal na pagkasira. Ang resulta ay isang balbula na naghahatid ng mataas na pagganap habang nangangailangan ng mas kaunting pagpapanatili.

Sistema ng pagbubuklod:

Nababanat na Malambot na Upuan:

Gumagamit ang balbula ng nababanat na malambot na upuan, na karaniwang gawa sa mga materyales tulad ng EPDM, NBR, PTFE, atbp. Tinitiyak ng malambot na disenyo ng upuan na ito ang mahusay na elastic sealing, na nakakakuha ng bidirectional zero leakage. Natutugunan nito ang mahigpit na mga pamantayan ng sealing tulad ng ANSI Class VI, na ginagawa itong lubos na maaasahan para sa isang malawak na hanay ng mga pang-industriyang aplikasyon.

Mga Detalye ng Materyal:

Materyal sa Katawan

Ang katawan ng balbula ay gawa sa WCB Carbon Steel, na nagbibigay ng malakas na integridad ng istruktura at mahusay na pagtutol sa mga pangkalahatang pressure. Tinitiyak ng materyal na ito ang tibay sa mga high-demand na kapaligiran, kabilang ang mga industriyang may mataas na daloy ng daloy o abrasive media.

Materyal ng Disc

Ang valve disc ay ginawa mula sa CF8 Stainless Steel (304), na kilala sa mahusay nitong corrosion resistance, mataas na lakas, at tibay. Ang pinakintab o pinahiran na ibabaw ng disc ay nagsisiguro ng mahigpit na pagkakadikit sa malambot na upuan para sa isang maaasahang seal habang nagbibigay ng paglaban laban sa kaagnasan at pagkasira.

Disenyo ng Koneksyon:

Semi-Lug Body:

Nagtatampok ang balbula na ito ng semi-lug body na disenyo, na nagbibigay-daan para sa madaling pag-install at pag-disassembly. Kasama sa disenyo ng semi-lug ang mga tapped lug hole, na ginagawang posible na i-install ang balbula gamit ang mga through-bolts, katulad ng isang wafer valve. Ang pangunahing bentahe ng disenyo na ito ay ang kakayahang suportahan ang balbula sa panahon ng pag-disassembly ng pipeline, na nagpapadali sa mas madaling pagpapanatili nang hindi ganap na inaalis ang balbula mula sa system.

Actuation:

Hydraulic Actuator:

Ang balbula ay nilagyan ng hydraulic actuator, na nag-aalok ng mataas na torque at mabilis na pagtugon para sa mga application na nangangailangan ng mabilis na operasyon ng balbula o paghawak ng mataas na differential pressure upang mabuksan. Ang hydraulic actuator ay perpekto para sa mga system na nangangailangan ng mas mataas na antas ng kontrol at pagganap, tulad ng sa mga pipeline ng langis at gas, pagpoproseso ng kemikal, at iba pang pang-industriya na aplikasyon.

Hydraulic Integration:

Ang actuator na ito ay maaaring direktang isama sa mga hydraulic control system, na nagbibigay ng tuluy-tuloy na operasyon at higit na kontrol sa paggalaw ng balbula. Dinisenyo ito upang matiyak ang mataas na kahusayan at minimal na pagkonsumo ng enerhiya habang pinapalaki ang pagiging maaasahan ng pagpapatakbo.

Mga Application:

Paggamot ng Tubig at Wastewater

Industriya ng Langis at Gas

Pagproseso ng Kemikal

Mga Power Plant

HVAC Systems

Industriya ng Pulp at Papel

Mga Pharmaceutical at Pagproseso ng Pagkain

Pangunahing Kalamangan:

Minimal Wear and Tear: Binabawasan ng sira-sirang disenyo ang friction, pinapahaba ang habang-buhay ng mga seal at binabawasan ang mga kinakailangan sa pagpapanatili.

Bidirectional Zero Leakage: Tinitiyak ng nababanat na malambot na disenyo ng upuan ang walang leak na operasyon sa magkabilang direksyon.

Mabilis at Mahusay na Operasyon: Gamit ang hydraulic actuator, ang balbula ay naghahatid ng mabilis na mga oras ng pagtugon, perpekto para sa mataas na presyon at mabilis na kumikilos na mga application.

Madaling Pagpapanatili: Ang disenyo ng semi-lug ay nagbibigay-daan para sa madaling pag-alis ng balbula at muling pag-install sa panahon ng regular na pagpapanatili, pagtitipid ng oras at mga gastos sa paggawa.

Corrosion Resistance: Tinitiyak ng CF8 Stainless Steel disc at WCB carbon steel body ang tibay at paglaban sa corrosion sa malupit na kapaligiran.

Mga pagtutukoy:
