Zhongguan Concentric Butterfly ValveSinusuportahan ng pagbili ang paggamot ng tubig, dumi sa alkantarilya, tubig-dagat, sirkulasyon ng HVAC, at mga aplikasyon ng pipeline na pang-industriya kung saan kinakailangan ang compact na istraktura, angkop na mga materyales sa sealing, at matatag na pagganap ng shut-off.Zhejiang Zhongguan Valve Manufacture Co., Ltd.ay nakatuon sa paggawa ng balbula nang higit sa 20 taon, na may mga base ng produksyon na matatagpuan sa Tianjin at Wenzhou, Zhejiang. Pinagsasama ng kumpanya ang karanasan sa paggawa ng butterfly valve sa mga mapagkukunan ng supply chain ng rehiyonal na valve para magbigay ng mga configuration ng valve batay sa iba't ibang materyales sa pipeline, katangian ng media, at operating environment.
Ang concentric na istraktura ay karaniwang ginagamit sa mga sistema ng medium-pressure.
Ang mga pipeline ng tubig at dumi sa alkantarilya ay nangangailangan ng mga balbula na maaaring mapanatili ang pagganap ng sealing sa panahon ng pangmatagalang operasyon. Ang nababanat na istraktura ng upuan na ginamit sa disenyo ng Concentric Butterfly Valve ay angkop para sa water-based na media dahil maaaring piliin ang sealing material ayon sa mga kemikal na katangian ng pipeline.
EPDMat ang mga upuan ng HTEPDM ay karaniwang pinipili para sa sariwang tubig, dumi sa alkantarilya, at tubig-dagat na aplikasyon dahil sa kanilang pagtutol sa tubig, panahon, at pagkakalantad sa ozone. Binabawasan din ng pinasimpleng panloob na istraktura ang mga lugar kung saan naipon ang sediment at mga particle.
Ang mga sistema ng tubig-dagat ay nangangailangan ng pansin sa paglaban sa kaagnasan dahil ang nilalaman ng asin ay maaaring mapabilis ang pagkasira ng materyal. Nagbibigay ang Zhongguan ng mga kumbinasyon ng materyal kabilang ang mga disc na lumalaban sa kaagnasan at iba't ibang materyales sa upuan ayon sa mga kondisyon ng pagpapatakbo ng tubig-dagat.
Ang katawan ng balbula ay maaaring protektahan ng humigit-kumulang 250μm na epoxy coating, habang ang sealing material ay maaaring mapili ayon sa aktwal na medium na kinakailangan. Ang mga materyales na nakabase sa PTFE o angkop na mga compound ng goma ay maaaring isaalang-alang kapag kinakailangan ang mas malakas na paglaban sa kemikal.
Ang pag-init, bentilasyon, air conditioning, at mga pang-industriyang sistema ng paglamig ay kadalasang nangangailangan ng madalas na pagbubukas at pagsasara ng mga operasyon. Ang concentric na disenyo ay nagbibigay ng mababang operating torque na katangian at maaaring isama sa iba't ibang mga configuration ng actuator ayon sa mga kinakailangan sa kontrol.
Ang compact na istraktura ay ginagawang angkop para sa mga pipeline system kung saan limitado ang espasyo sa pag-install, habang ang wafer atlugAng mga uri ng koneksyon ay nagbibigay ng flexibility para sa iba't ibang mga layout ng pipeline.
Ang concentric na istraktura ay nakahanay sa valve stem, disc center, at body centerline sa parehong axis. Kung ikukumpara sa mga sira-sira na istruktura ng butterfly valve, ang disenyong ito ay nagbibigay ng mas simpleng sealing arrangement at binabawasan ang mga limitasyon sa direksyon ng pag-install.
Ang katangian ng bidirectional sealing ay nagbibigay-daan sa pag-install nang walang mahigpit na paghihigpit sa direksyon ng daloy sa maraming application ng pipeline. Binabawasan nito ang posibilidad ng mga error sa pag-install na dulot ng hindi tamang oryentasyon ng balbula, lalo na sa malalaking supply ng tubig at mga sistema ng sirkulasyon kung saan maraming mga balbula ang naka-install.
Ang hanay ng pagganap ng isang butterfly valve ay higit na nakasalalay sa pagpili ng materyal ng upuan. Ang Zhongguan Concentric Butterfly Valve ay maaaring i-configure gamit ang iba't ibang mga sealing na materyales, na nagpapahintulot sa parehong pangunahing istraktura ng balbula na umangkop sa iba't ibang mga kondisyon ng operating.
Ang EPDM at HTEPDM ay pangunahing angkop para sa mga application na may kaugnayan sa tubig, habangNBR, HNBR, at XNBR ay pinili para sa oil-containing media. Ang mga materyales na nakabase sa PTFE ay ginagamit kung saan kinakailangan ang mas malakas na paglaban sa kemikal.
Binabawasan ng materyal na kakayahang umangkop na ito ang pangangailangan para sa ganap na magkakaibang istruktura ng balbula kapag nagbabago ang mga kondisyon ng pipeline. Ang disenyo ng valve body ay maaaring manatiling pare-pareho habang ang sealing system ay inaayos ayon sa medium.
Kung ikukumpara sa mga metal-seated eccentric butterfly valve, ang concentric butterfly valve ay karaniwang may mas simpleng panloob na istraktura at mas mababa ang kabuuang timbang.
Nagbibigay ito ng mga praktikal na pakinabang sa malalaking proyekto ng pipeline dahil nagiging mas madaling pamahalaan ang mga proseso ng transportasyon, pag-install, at pagpapanatili. Ang nababanat na disenyo ng upuan ay nagbibigay-daan din sa pagpapanatili sa pamamagitan ng pagpapalit ng upuan sa halip na palitan ang kumpletong valve assembly sa maraming aplikasyon.

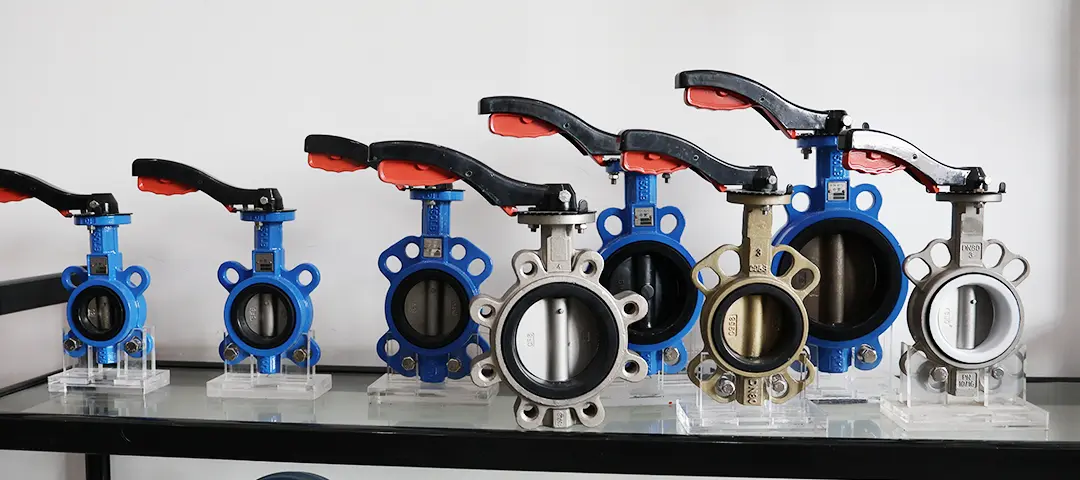

Gumagawa ang Zhongguan ng mga butterfly valve na pangunahing sumasaklaw sa DN40 hanggang DN1600, kabilang ang mga uri ng wafer, lug, U-section, at flange.

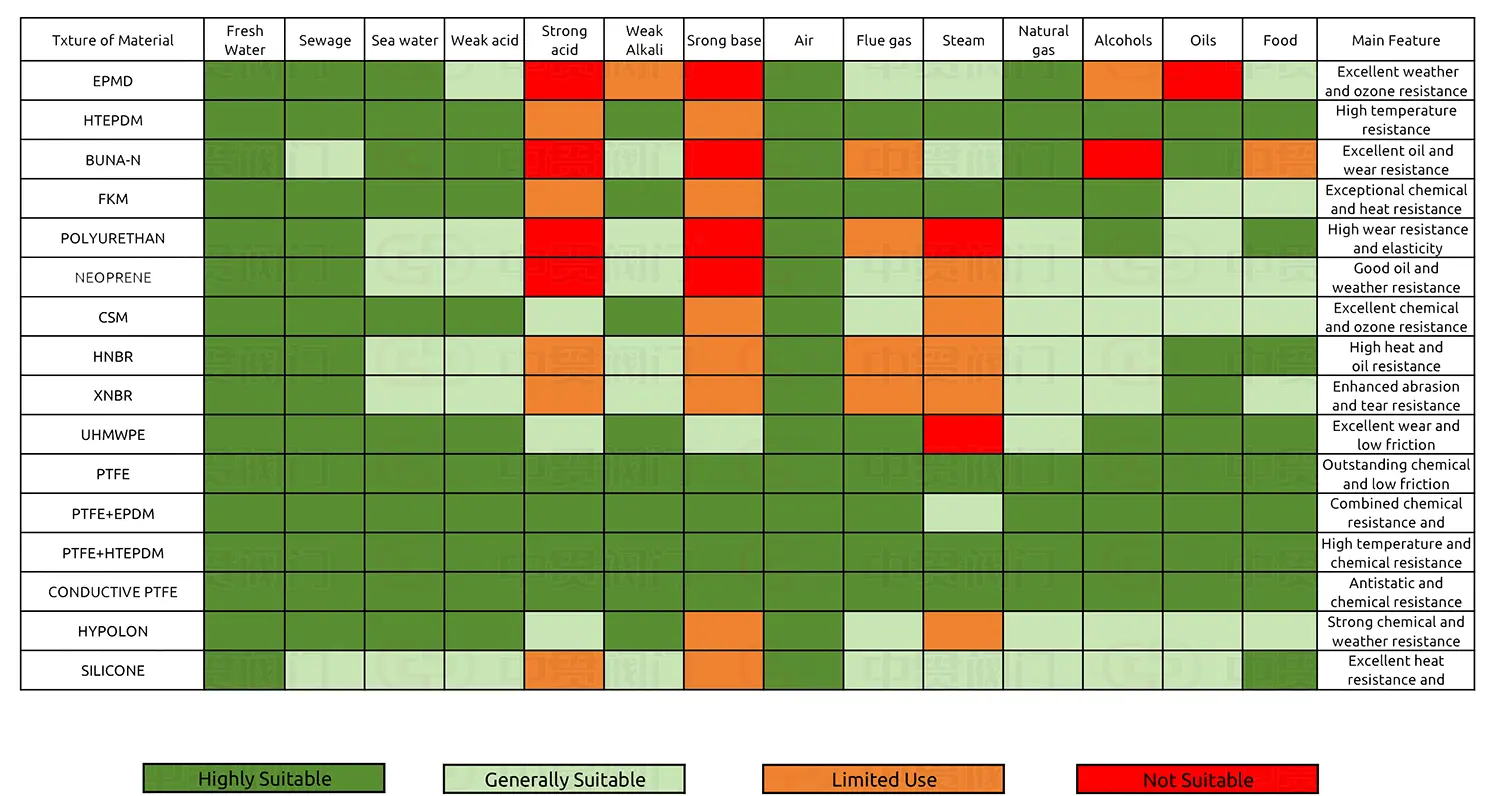

Ang iba't ibang materyal na goma at polimer ay may iba't ibang katangian ng resistensya laban sa tubig, mga kemikal, langis, temperatura, at espesyal na media.
| Materyal ng upuan | Angkop na Media | Mga Katangiang Materyal |
| EPDM | Sariwang tubig, dumi sa alkantarilya, tubig-dagat, hangin, tambutso na gas | Magandang tubig compatibility, weather resistance, at ozone resistance; hindi angkop para sa mineral na langis |
| HTEPDM | Mas mataas na temperatura ng tubig, tubig-dagat, mga kondisyon ng singaw | Pinahusay na pagganap ng temperatura kumpara sa karaniwang EPDM |
| NBR (BUNA-N) | Mineral na langis at media na naglalaman ng langis | Magandang oil resistance at wear resistance |
| HNBR / XNBR | Pang-industriya na langis at mga application na nauugnay sa pagsusuot | Pinahusay na paglaban kumpara sa maginoo na NBR |
| FKM | Chemical media at mas mataas na temperatura | Malakas na paglaban sa kemikal at temperatura |
| PTFE | Malakas na acid, malakas na alkali, kinakaing unti-unti na kemikal na media | Napakahusay na katatagan ng kemikal at mababang alitan |
| PTFE + EPDM | Mga aplikasyon ng kumbinasyon ng tubig at kemikal | Pinagsasama ang PTFE chemical resistance na may rubber elasticity |
| PTFE + HTEPDM | Mga aplikasyon ng kemikal na mas mataas ang temperatura | Angkop para sa mga kumplikadong kapaligiran ng kemikal |
| Conductive PTFE | Anti-static na mga pipeline ng kemikal | Pinapanatili ang PTFE resistance na may conductive properties |
| Silicone | Pagkain at malinis na mga application na may mataas na temperatura | Heat resistance at malinis na media compatibility |
Para sa suplay ng tubig, paggamot sa dumi sa alkantarilya, at mga sistema ng tubig-dagat, ang EPDM at HTEPDM ay karaniwang pinipili dahil mahusay ang pagganap ng mga materyales na ito sa mga kapaligirang nakabatay sa tubig. Gayunpaman, hindi sila angkop para sa pakikipag-ugnay sa mineral na langis.
Para sa mga pipeline na nauugnay sa langis, ang mga materyales ng NBR, HNBR, XNBR, o FKM ay mas angkop dahil nagbibigay ang mga ito ng mas mahusay na resistensya laban sa pamamaga ng langis at pagkasira ng sealing.
Para sa mga kemikal na pipeline na naglalaman ng agresibong media, ang PTFE at PTFE composite na mga materyales ay nagbibigay ng mas malawak na chemical compatibility. Maaari ding isaalang-alang ang conductive PTFE kapag umiiral ang mga anti-static na kinakailangan.
Para sa pagpoproseso ng pagkain o malinis na mga application na may mataas na temperatura, maaaring piliin ang silicone at iba pang angkop na materyales sa sealing na tugma sa pagkain ayon sa mga kondisyon ng operating.
Ang iba't ibang disenyo ng butterfly valve ay pinili ayon sa mga kondisyon ng operating. Ang concentric na istraktura ay karaniwang ginagamit sa tubig, utility, at pangkalahatang pang-industriya na mga pipeline, habang ang mga sira-sira na istruktura ay madalas na isinasaalang-alang para sa mas mataas na temperatura, mas mataas na presyon, o mga aplikasyon ng metal-sealing.
| Item ng Paghahambing | Concentric Butterfly Valve | Dobleng Eccentric Butterfly Valve | Triple Eccentric Butterfly Valve |
| Disenyo ng Sealing | Elastic seat sealing na may nakasentro na istraktura ng disc | Offset na disc at disenyo ng baras | Multi-offset na istraktura na may metal sealing |
| Kinakailangan sa Pag-install | Bidirectional sealing kakayahan | Maraming mga disenyo ang nangangailangan ng pansin sa direksyon ng daloy | Karaniwang nangangailangan ng tamang direksyon ng pag-install |
| Mga Opsyon sa upuan | EPDM, NBR, FKM, PTFE series, Silicone at iba pang materyales | Malambot o metal na upuan depende sa disenyo | Pangunahing mga solusyon sa upuan ng metal |
| Structural Weight | Magaan na istraktura | Katamtamang timbang | Mas mataas na timbang dahil sa kumplikadong istraktura |
| Pagpapanatili | Simpleng istraktura ng pagpapalit ng upuan | Mas kumplikadong sistema ng sealing | Mas mataas na pagiging kumplikado ng pagpapanatili |
| Mga Karaniwang Aplikasyon | Tubig, dumi sa alkantarilya, tubig-dagat, HVAC, mahinang kemikal na media | Katamtamang temperatura na mga pang-industriyang aplikasyon | Mataas na temperatura at mataas na presyon ng mga aplikasyon |

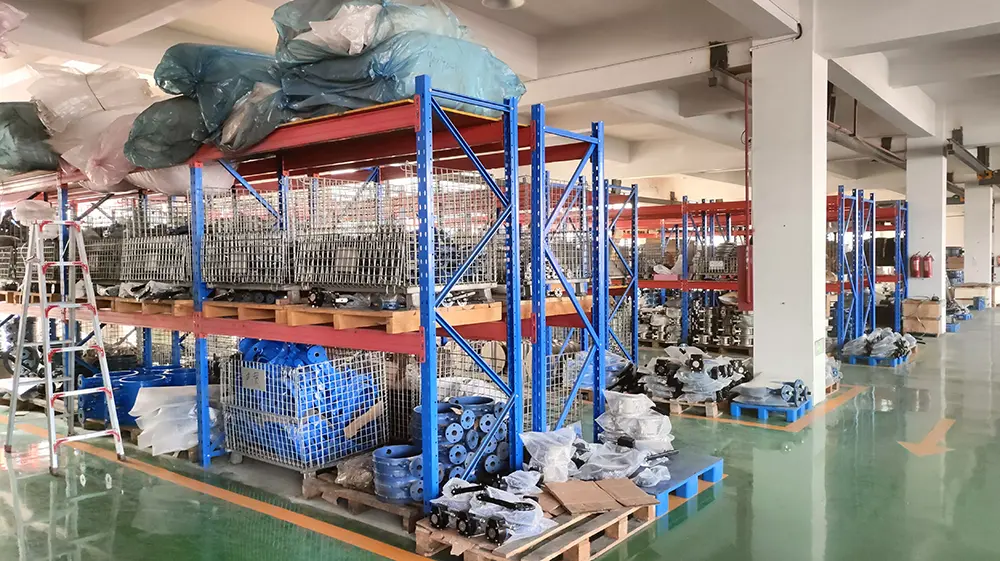

Matatagpuan ang Zhejiang Zhongguan Valve Manufacture Co., Ltd. sa Oubei, Yongjia, Wenzhou, Zhejiang, isang lugar na kilala sa paggawa ng pump at valve. Ang kumpanya ay may higit sa 20 taong karanasan sa industriya ng balbula at nagpapatakbo ng mga mapagkukunan ng produksyon sa parehong Tianjin at Wenzhou.

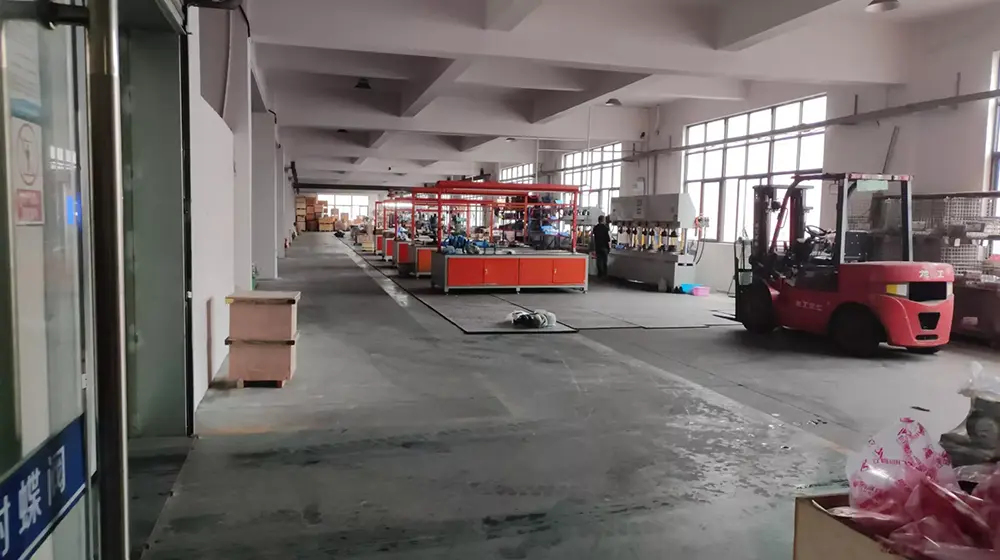

Sinasaklaw ng sistema ng produksyon ang paggawa ng butterfly valve, pagpupulong, pagsubok sa presyon, pag-install ng valve seat, pag-install ng shaft sleeve, at pagmamarka ng produkto. Kasama sa pangunahing hanay ng produksyon ng butterfly valve ang DN40 hanggang DN1600, na sumasaklaw sa mga disenyo ng wafer, lug, U-section, at flange.
Kinakailangan ni ZhongguanMga sertipiko ng ISOpara sa ginawa valves at maaaring magbigayWRAS-certified valve seatskapag kinakailangan.
Bago i-install, dapat linisin ang pipeline at valve sealing surface upang maalis ang alikabok, buhangin, at iba pang particle na maaaring makaapekto sa pagganap ng sealing. Ang flange alignment ay dapat na maingat na suriin dahil ang hindi pantay na stress ng pag-install ay maaaring maka-impluwensya sa operasyon ng balbula.
Sa panahon ng pag-install, ang koneksyon ng actuator ay dapat kumpirmahin upang matiyak ang maayos na pagbubukas at pagsasara ng paggalaw. Ang actuator torque ay dapat tumugma sa valve operating requirement upang maiwasan ang labis na puwersa o hindi sapat na operasyon.
Sa panahon ng transportasyon, ang mga kagamitan sa pag-angat ay dapat na nakakabit sa paligid ng katawan ng balbula sa halip na ang actuator o stem ng balbula upang protektahan ang mga bahagi ng paghahatid.
Dapat kasama sa regular na inspeksyon ang pagsuri sa operasyon ng balbula, kondisyon ng actuator, at mga kinakailangan sa pagpapadulas ayon sa kapaligiran ng pag-install. Maaaring kailanganin ang karagdagang proteksyon para sa mga actuator na naka-install sa labas o malupit na mga kondisyon.
Ang naaangkop na media ay nakasalalay sa napiling materyal sa upuan. Ang EPDM ay karaniwang ginagamit para sa mga sistema ng tubig at dumi sa alkantarilya, ang mga materyales na nakabatay sa NBR ay angkop para sa media na may kaugnayan sa langis, at ang mga materyales ng PTFE ay ginagamit para sa mas malakas na kapaligirang kemikal.
Dapat isaalang-alang ng pagpili ang katamtamang uri, temperatura, konsentrasyon ng kemikal, at dalas ng pagpapatakbo. Pinipili ni Zhongguan ang mga angkop na materyales sa sealing ayon sa aktwal na kondisyon ng pipeline.
Oo. Sa angkop na mga materyales na lumalaban sa kaagnasan, kabilang ang naaangkop na pagpili ng upuan at mga panloob na sangkap na materyales, maaari itong ilapat sa mga pipeline na nauugnay sa tubig-dagat.
Pangunahing sinasaklaw ng mga Zhongguan butterfly valve ang PN10-PN16 pressure rating, na karaniwang ginagamit sa mga sistema ng pipeline ng tubig, utility, at industriyal.
Zhongguan Concentric Butterfly Valvepinagsasama ang isang compact na istraktura na may maraming mga pagpipilian sa sealing material, na nagpapahintulot sa configuration ng balbula na tumugma sa iba't ibang pipeline media at mga kondisyon ng operating. Sa pamamagitan ng pangmatagalang karanasan sa paggawa ng balbula, kontrol sa pagpili ng materyal, at mga proseso ng inspeksyon sa produksyon, nagbibigay ang Zhongguan ng mga configuration ng balbula para sa paggamot ng tubig, mga marine system, sirkulasyon ng HVAC, at mga aplikasyon ng pipeline sa industriya.
