Bilang isang uri ng control valve ng likido, ang balbula ng butterfly ay pangunahing binubuo ng isang sangkap - ang balbula plate. Ang pagpili ng sangkap na ito ay maaaring makabuluhang nakakaapekto sa kahusayan sa pagpapatakbo at buhay ng serbisyo ng sistema ng likido.
I. Mga uri ng istraktura at katangian ng balbula ng balbula

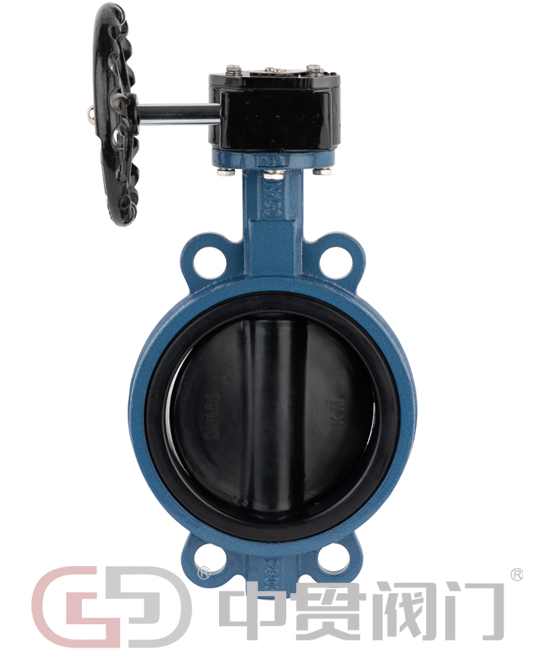

Concentric valve plate (centerline butterfly valve)
Ang ganitong uri ay nagtatampok ng isang disenyo kung saan ang sentro ng plate ng balbula ay nakahanay sa axis ng stem ng balbula. Mayroon itong pakinabang ng simpleng istraktura at mababang gastos. Ito ay angkop para sa mga kondisyon ng mababang presyon sa ibaba ng PN10 at karaniwang matatagpuan sa mga sistema ng supply ng tubig at mga sistema ng sirkulasyon ng air conditioning. Ang bentahe nito ay namamalagi sa madaling pagpapanatili, ngunit ang pagganap ng sealing ay medyo limitado.
Solong eccentric valve plate
Sa pamamagitan ng pagdidisenyo ng valve stem center upang lumihis nang bahagya mula sa gitna ng balbula plate, ang paglaban ng friction sa panahon ng proseso ng pagbubukas at pagsasara ay epektibong nabawasan. Ang istraktura na ito ay gumaganap nang mahusay sa ilalim ng daluyan at mababang presyon (PN16-PN25) na mga kondisyon, at partikular na angkop para sa paggamot sa dumi sa alkantarilya at pangkalahatang transportasyon ng kemikal na likido.
Double eccentric valve plate
Pinagtibay nito ang isang dalawahang disenyo ng offset para sa balbula ng balbula at plate ng balbula, na -optimize ang anggulo ng contact ng sealing at makabuluhang pagpapalawak ng buhay ng serbisyo. Sa daluyan at mataas na mga kondisyon sa pagtatrabaho sa presyon mula sa PN25 hanggang PN40, partikular na angkop ito para sa mga sistema ng pipeline sa industriya ng petrolyo at kemikal na nangangailangan ng madalas na pagbubukas at pagsasara.
Tatlong eccentric valve plate
Dahil sa triple eccentric na disenyo ng stem ng balbula, balbula plate at upuan ng balbula, ang metal hard seal ay nakamit ang isang teknolohikal na pagbabago sa mga tuntunin ng pagganap ng alitan. Angmataas na kalidadAng istraktura ay maaaring makatiis ng mga temperatura hanggang sa 600 ℃ at ang mga panggigipit sa itaas ng PN64, na ginagawa itong pangunahing produkto ng pagpipilian para sa mga pipeline ng singaw at mga sistema ng transportasyon ng langis/gas.
Ii. Pagtatasa ng mga katangian ng materyal na plate na balbula
Serye ng materyal na metal
Cast Iron Valve Plate: May kasamang HT200/HT250 Grey cast iron at QT450 ductile cast iron. Mayroon itong mataas na pagganap ng gastos at limitadong paglaban sa kaagnasan. Pangunahing ginagamit ito sa mga sistema ng tubig na may mababang presyon at hindi nakakaugnay na transportasyon ng gas.
Carbon Steel Valve Plates: Na may lakas na nakahihigit sa cast iron, WCB (A216) at LCB (mababang temperatura na carbon steel) ay maaaring makatiis ng mga presyon hanggang sa PN40. Gayunpaman, kailangan nilang magamit kasabay ng mga anti-corrosion coatings. Ang mga ito ay karaniwang matatagpuan sa daluyan at mababang presyon ng petrolyo at mga pipeline ng singaw.
Pagpili ng mga hindi kinakalawang na bakal na balbula ng bakal
304 hindi kinakalawang na asero: uri ng pangkalahatang layunin para sa industriya ng pagkain at parmasyutiko
316 Stainless Steel: Anti-Sea Water Corrosion Model (Naglalaman ng Molybdenum)
Dual-phase Steel: Ang pagdoble ng lakas, ang paglaban sa kaagnasan ay mas malakas.
SuperHindi kinakalawang na asero: May kakayahang may lahat ng malakas na acid
Mga espesyal na materyales
Hastelloy Alloy: Ang matigas na tao laban sa mga malakas na acid
Haluang metal na batay sa nikel: lumalaban sa temperatura hanggang sa 1000 ℃
Plastik na lining / goma lining: lumalaban sa mataas na temperatura ngunit lumalaban sa kaagnasan
Ceramic Coating: Ang Tough Little Champion
III. Tatlong elemento para sa modeloPagpili
Pagtingin sa Katamtaman:
Materyal na lumalaban sa kaagnasan: 316/ Duplex Steel
Pinahiran ng mga nakasasakit na particle na lumalaban
Mga malambot na seal para sa malinis na likido
Suriin ang mga kondisyon ng operating:
Normal na temperatura (≤ 80 ℃): goma sealing
Katamtamang temperatura (80 - 400 ℃): metal seal
Mataas na temperatura (≥ 400 ℃): mga espesyal na haluang metal
High-pressure three-bias eccentric istraktura
Tingnan ang industriya:
Pagkain at Gamot: 316L + Ptfe
Petrochemical: API Standard Tri-End eccentricity
Iv. Mga pagpipilian sa klasikong pagtutugma
I -tap ang Tubig: Cast iron/hindi kinakalawang na asero + goma
Hydrochloric Acid Pipeline: Hastelloy Alloy
Konsentradong Sulfuric Acid: Kailangang may linya ng PTFE
Pagproseso ng Pagkain: Mirror-Polished Hindi kinakalawang na asero
Coal Slurry Transportasyon: Ceramic Coating
V. Karaniwang mga katanungan
Ang tubig sa dagat ay hindi maaaring tratuhin ng 316 grade duplex steel. Marami pa ang kailangan.
Ang concentrated sulfuric acid ay dapat na may linya na may plastik; Ang hindi kinakalawang na asero ay lumala.
Ang mataas na paglaban sa pagsusuot ay gumagamit ng tungsten carbide, na may isang habang -buhay na 5 beses na mas mahaba.
Mag -install ng isang filter kung may mga impurities.
Vi. Mga puntos sa pagpapanatili
Regular na suriin para sa pagsusuot at luha
Ang mga regular na inspeksyon ng mga kritikal na lugar ay isinasagawa tuwing 2 hanggang 3 taon.
Iminumungkahi na maitatag ang isang file ng pagpapanatili.
Ang mataas na temperatura na balbula ay kailangang ma-preheated.
Vii. Mga uso sa hinaharap
Mas matibay na mga bagong materyales
Na may intelihenteng pag -andar ng pagsubaybay
Higit pang disenyo ng friendly na kapaligiran
Isinapersonal na serbisyo sa pagpapasadya
Mungkahi ng pagpili:
Magbigay ng mga tiyak na mga parameter ng operating kondisyon. Inirerekomenda ng mga propesyonal na inhinyero ang pinakamahusay na solusyon. Para sa mga mahahalagang proyekto, inirerekumenda na magsagawa muna ng mga pagsubok.
