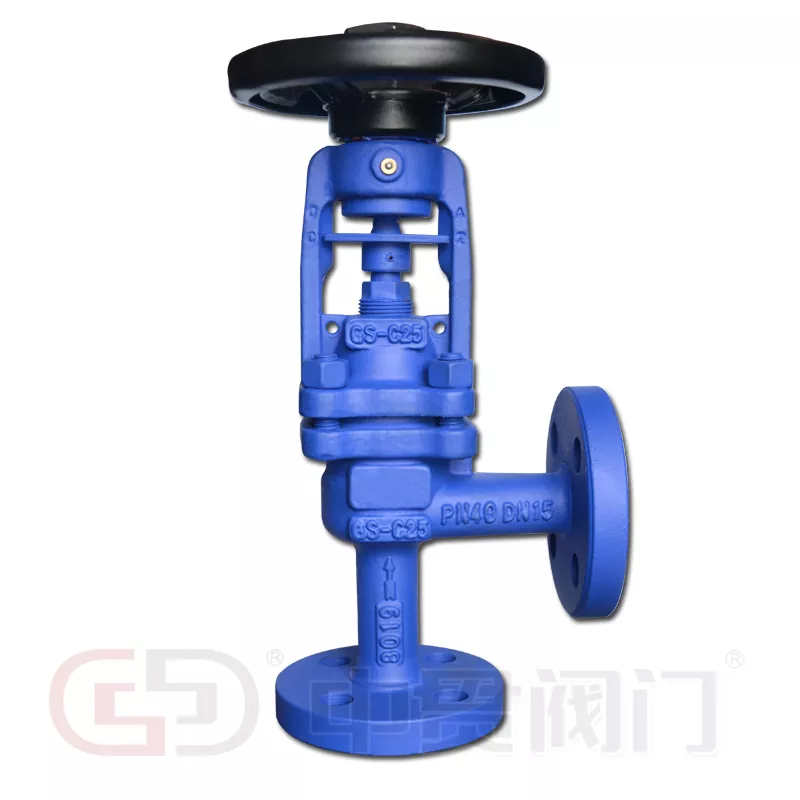

DIN Standard Bellows Sealed Angle Globe Valve

Ang Zhongguan ay nagbibigay ngDIN Standard Bellows Sealed Angle Globe Valvepara sa industrial pipeline procurement, pinagsasama ang 90° angle-body structure na may metallic bellows stem sealing para sa steam, thermal oil, mainit na tubig, mga process gas, at ammonia system. Available ang balbula sa mga materyales sa katawan kabilang ang cast iron, ductile iron, cast steel, at stainless steel, na may mga opsyon sa bellow sa SS304, SS316, SS316L, SS310S, at Hastelloy C. Ang tinukoy na hanay ng laki ay DN15–DN400, na may mga pressure rating na PN16–PN40 at nakalistang maximum na temperatura na 60°C.

Angle-Pattern Design para sa Industrial Piping

Ang pag-redirect ng angle-pattern na katawan ay dumadaloy sa 90°, na nagsasama ng pagbabago ng direksyon sa istraktura ng balbula. Maaaring alisin ng kaayusan na ito ang isang hiwalay na siko sa mga tugmang layout ng piping, bawasan ang bilang ng mga koneksyon, at pasimplehin ang pag-install sa mga nakakulong na espasyo.

• Compact pipeline routing:Pinagsasama ang mga pagbabago sa direksyon ng daloy sa lokasyon ng balbula.
• Regulasyon ng daloy:Kinokontrol ng globe-valve disc at seat ang pagpasa ng process media.
• Pagganap ng shut-off:Sinusuportahan ng istruktura ng upuan ang paghihiwalay sa mga sistema ng likidong pang-industriya.
• Access sa pagpapanatili:Ang bonnet at stem assembly ay nagbibigay ng access sa mga panloob na bahagi ng operating.

Metallic Bellows Sealing Structure

Ang metallic bellow ay pumapalibot sa gumagalaw na tangkay at lumalawak o kumukontra sa panahon ng operasyon ng balbula. Lumilikha ito ng hadlang sa pagitan ng daluyan ng proseso at panlabas na kapaligiran, na binabawasan ang pag-asa sa kumbensyonal na pag-iimpake bilang pangunahing stem seal.

Dual Sealing na may Bellows at Packing

Pinagsasama ng sealing arrangement ang metallic bellow na may pangalawang PTFE o graphite packing.

• Pangunahing pagbubuklod:Nililimitahan ng bellow ang proseso-katamtamang pagtagas sa kahabaan ng balbula.
• Pangalawang sealing:Ang pag-iimpake ay nagbibigay ng karagdagang hadlang kung ang bubulusan ay nawalan ng integridad.
• Katatagan ng pagpapatakbo:Naaangkop na mga materyales sa bellow at sound mechanical design support service sa mga system na nakalantad sa mataas na temperatura at paulit-ulit na operasyon ng balbula.

Partikular na nauugnay ang pagsasaayos na ito sa mga aplikasyon ng singaw, thermal oil, at proseso ng gas kung saan mahalaga ang panlabas na kontrol sa pagtagas.

Mga Materyales at Teknikal na Pagtutukoy

Pagpili ng Materyal para sa Iba't ibang Kundisyon sa Pagpapatakbo

• GG25 at GGG40:Mga opsyon sa cast iron at ductile iron para sa pang-industriya na tubig at mga utility system sa loob ng mga naaangkop na operating rating ng mga ito.
• 1.0619+N (GS-C25):Cast steel para sa pang-industriyang mga application na naglalaman ng presyon.
• 1.4308 (CF8) at 1.4408 (CF8M):Mga opsyon na hindi kinakalawang na asero para sa mga serbisyong nangangailangan ng corrosion resistance.
• SS316L at SS310S bellows:Mga alternatibong gradong hindi kinakalawang na asero para sa iba't ibang kemikal at thermal na kapaligiran.
• Hastelloy C bellows:Isang pagpipiliang haluang metal para sa hinihingi na mga aplikasyon ng corrosive-media.
• Stellite hardfacing:Opsyonal na upuan at disc surface treatment para sa mga application na nangangailangan ng pinahusay na resistensya sa pagsusuot.

Mga Aplikasyon sa Media at Pang-industriya

Ang DIN Standard Bellows Sealed Angle Globe Valve ay angkop sa mga sistemang pang-industriya na nangangailangan ng mga pagbabago sa direksyon ng daloy, kinokontrol na pagdaan ng likido, at pinababang pagtagas ng stem.

• Mga sistema ng singaw:Industrial steam distribution at thermal processing — tingnan din angDIN Standard Bellows Sealed Globe Valve.
• Mga circuit ng thermal oil:Heat-transfer system na tumatakbo sa mataas na temperatura — angDIN Standard Globe Valveay isang kaugnay na opsyon na straight-pattern.
• Sirkulasyon ng tubig:Mga pipeline ng mainit at malamig na tubig sa mga pasilidad na pang-industriya.
• Iproseso ang mga pipeline ng gas:Mga sistema ng paghawak ng gas kung saan ang stem sealing ay isang mahalagang pagsasaalang-alang sa disenyo.
• Mga halaman ng ammonia:Mga sistema ng proseso na nangangailangan ng angkop na pagkakatugma ng materyal.
• Mga pag-install ng heating:Pang-industriya na heat-transfer network na gumagamit ng singaw o thermal fluid.

Pinagsasama ng configuration ng anggulo-body ang mga pagbabago sa daloy-direksyon at pagpapatakbo ng balbula sa isang pagpupulong, na ginagawa itong kapaki-pakinabang sa mga compact na layout ng piping. Para sa mga kaugnay na bahagi ng pipeline, mangyaring sumangguni saDIN Standard Check Valve, angDIN Standard Gate Valve, at angDIN Standard Y Type Strainer.

Mga Pangunahing Detalye para sa Pagpili ng Valve

Maaaring suriin ang DIN Standard Bellows Sealed Angle Globe Valve gamit ang mga sumusunod na parameter ng pagpapatakbo at pag-install:

1. Katamtaman:Steam, thermal oil, tubig, ammonia, o gas ng proseso.
2. Mga kondisyon sa pagpapatakbo:Presyon ng disenyo, normal na temperatura, at pinakamataas na temperatura ng pagpapatakbo.
3. Mga sukat ng pipeline:Laki ng DN, uri ng koneksyon, at espasyo sa pag-install.
4. Mga kinakailangan sa materyal:Katawan, bonnet, bellow, upuan, disc, at mga materyales sa pag-iimpake.
5. Pag-andar ng balbula:Regulasyon ng daloy, paghihiwalay, o kumbinasyon ng dalawa.
6. Naaangkop na pamantayan:Kinakailangang pamantayan ng DIN, mga sukat ng koneksyon, at mga kinakailangan sa inspeksyon.

Zhongguan Manufacturing at Technical Support

Zhejiang Zhongguan Valve Manufacture Co., Ltd.ay nakatuon sa produksyon at supply ng balbula nang higit sa 19 na taon, na may mga base ng produksyon sa Tianjin at Wenzhou. Ang base ng Tianjin ay itinatag noong 2016, na sinundan ng pagtatatag ng kumpanya ng Zhejiang sa Oubei, Yongjia, Wenzhou, noong 2019.

Kasama sa hanay ng produkto nitomga balbula ng butterfly, mga balbula ng bola, mga balbula ng gate, suriin ang mga balbula, foot valve, strainer, at control valve. Kasama sa mga kagamitan sa produksyon ang mga valve pressure-testing machine, valve-seat installation equipment, shaft-sleeve installation equipment, at valve-marking equipment.

Sinasaklaw ng teknikal na suporta ang pagpili ng balbula ayon sa operating temperature at medium type. Kasama sa mga inspeksyon sa produksyon ang pressure testing, at ang kumpanya ay nagbibigay ng isang taong warranty na may libreng kapalit para sa mga kumpirmadong isyu na nauugnay sa kalidad sa ilalim ng mga tuntunin ng serbisyo nito. Maaari mo ring suriin ang amingmga sertipikoatkaso ng kooperatiba.

Para sa pang-industriyang singaw, thermal oil, tubig, at mga sistema ng gas, angDIN Standard Angle Type Bellows Sealed Globe Valvepinagsasama ang isang angle-pattern body, metallic bellows stem sealing, at maraming opsyon sa materyal para sa mga pang-industriyang pipeline application. Galugarin nang buoDIN Standard Industrial Valvesaklaw para sa mga kaugnay na bahagi ng pipeline.

FAQ

Maaari bang mai-install ang balbula sa anumang oryentasyon?

Ang pag-install ay dapat sundin ang direksyon ng daloy na ipinahiwatig sa katawan ng balbula. Tinukoy ng katawan ng anggulo ang mga inlet at outlet port, kaya dapat tumugma ang layout ng piping sa nilalayong landas ng daloy.

Ano ang mga unang senyales ng pagkasira o pagkasira ng bellows?

Ang panlabas na pagtagas sa paligid ng stem area, hindi matatag na presyon sa ibaba ng agos, o isang kapansin-pansing pagbabago sa operating torque ay maaaring magpahiwatig ng pagkasira ng bellow. Ang pangalawang packing ay maaaring magbigay ng pansamantalang sealing, ngunit ang bubulusan ay dapat na siyasatin at palitan kung ang pinsala ay nakumpirma.

Maaari bang lagyan ng actuator ang balbula?

Ang balbula ay maaaring ibigay sa isang mounting interface para sa katugmang manual, pneumatic, o electric actuator. Ang pagpili ng actuator ay nakasalalay sa mga kinakailangan ng torque, stroke, at mga kondisyon ng pagpapatakbo ng partikular na laki ng balbula.

Ano ang dapat suriin sa panahon ng pag-install ng flange?

Suriin ang pagkakahanay ng flange, uri ng gasket, at pagkakasunod-sunod ng paghigpit ng bolt. Ang hindi pantay na pag-load ng bolt ay maaaring masira ang katawan o magdulot ng pagtagas, lalo na sa mas malalaking sukat ng DN at mas mataas na mga rating ng presyon.

Available ba nang hiwalay ang mga kapalit na bellow at mga bahagi ng upuan?

Ang mga kapalit na bellow, upuan, disc, at mga bahagi ng packing ay maaaring ibigay para sa mga katugmang modelo ng balbula. Ang tamang bahagi ay depende sa laki ng balbula, rating ng presyon, materyal ng katawan, at materyal ng bellow na orihinal na tinukoy.Makipag-ugnayan sa aminna may orihinal na detalye para sa isang kapalit na panipi.
