Ano ang Lug-Type Connection?

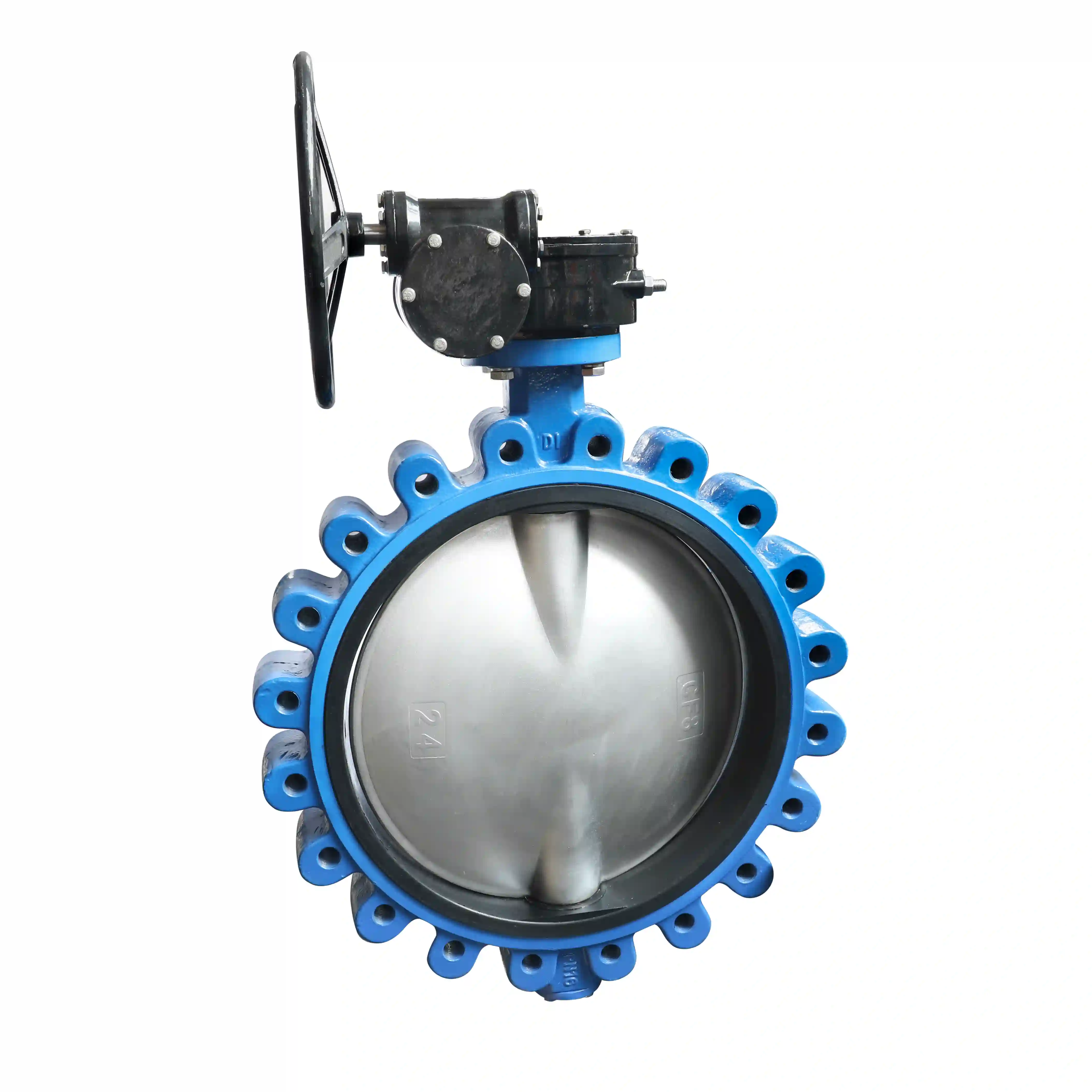

Ang "lug-type na koneksyon" ay karaniwang tumutukoy sa paraan ng pag-install ng lug-style butterfly valve sa pagitan ng pipe flanges. Ang paraan ng koneksyon na ito ay karaniwan sa mga sistema ng pang-industriya na tubo. Nakuha nito ang pangalan nito mula sa katawan ng balbula na may mga istrukturang "lug" na may mga bolt hole.

Upang mas maunawaan ang paraan ng koneksyon na ito, maihahambing ito sa isa pang karaniwang uri: ang koneksyong istilong wafer.

Mga Pangunahing Tampok at Hakbang sa Pag-install

Independiyenteng koneksyon, hindi nakakasagabal: Ang pinaka-kapansin-pansing tampok ng isang lug-type na koneksyon ay ang mga tubo sa bawat panig ay independiyenteng naka-secure sa balbula gamit ang mga bolts. Iyon ay, ang flange sa kaliwang bahagi ay naka-bolted sa kaliwang lugs ng balbula, at ang kanang bahagi ay katulad na naka-bolted sa kanang lugs. Nagbibigay-daan ito sa bawat panig ng piping na maalis nang nakapag-iisa nang hindi naaapektuhan ang seal sa kabilang panig.

Paraan ng pag-install:

Ilagay anglug-style butterfly valvesa pagitan ng dalawang flanges ng tubo at ihanay ang mga butas ng bolt.

Gumamit ng mga bolts upang ligtas na ikabit ang flange sa bawat panig sa mga sinulid na butas o through-hole sa kaukulang mga lug ng balbula.

Pangunahing punto: Hindi tulad ng mga koneksyon sa istilong wafer, ang mga bolts ay hindi kailangang ganap na dumaan sa buong balbula mula sa isang gilid patungo sa isa pa. Samakatuwid, ang mga bolts ay mas maikli, na ginagawang mas madali ang pag-install at pagpapanatili.

Bakit kailangan ang paraan ng koneksyon na ito?

Ang disenyo na ito ay nag-aalok ng ilang natatanging mga pakinabang:

Pinapadali ang "dead-end" na serbisyo: Kapag ang balbula ay kailangang i-install sa dulo ng isang pipeline (hal., bilang isang drain valve sa pipe termination), mayroon lamang isang flange sa isang gilid. Ang lug-style valve ay maaaring direktang i-bolted sa solong flange na iyon - isang bagay na hindi magagawa ng wafer-style valve.

Pinahusay na katatagan ng system: Kung ikukumpara sa mga balbula na may istilong wafer, na umaasa sa mahabang bolts na nag-clamping sa kanila sa pagitan ng mga flanges, ang independiyenteng pag-aayos ng mga balbula na istilo ng lug ay nagbibigay ng mas malakas na suporta. Sa mga application kung saan ang mga pipeline ay nakakaranas ng vibration o fluctuating pressure, ang paraan ng koneksyon na ito ay nag-aalok ng mas mataas na katatagan at pagiging maaasahan.

Mas madaling pagpapanatili: Dahil ang dalawang gilid ng piping ay independiyenteng konektado, kapag kinakailangan na i-serve o palitan ang balbula, tanging ang gilid na kailangang trabahuhin ang kailangang i-disassemble. Hindi na kailangang idiskonekta ang magkabilang panig ng piping nang sabay-sabay, na makabuluhang binabawasan ang downtime.
