Ang koneksyon sa uri ng wafer ay isang paraan ng pangkabitmga balbula(lalo namga balbula ng butterfly, suriin ang mga balbula, atbp.) sa pagitan ng pipe flanges gamit ang mahabang bolts. Ang pagtukoy sa katangian nito ay: ang balbula ay walang sariling integral flanges; sa halip, ang mga mahahabang bolts ay dumadaan sa mga flanges ng dalawang tubo upang ma-secure ang balbula sa gitna.
Pagtitipid ng espasyo: Ang haba ng wafer valve (face-to-face na dimensyon) ay 1/3 hanggang 1/4 ng isang flanged valve.
Pagbabawas ng gastos: Tinatanggal ang forging/machining ng dalawang integral flanges sa valve body.
Magaan: Maaaring hawakan nang manu-mano nang walang nakakataas na kagamitan, lalo na para sa malalaking diameter (hal., DN200 at mas mataas).
Hindi maaaring alisin nang nakapag-iisa: Upang palitan ang isang wafer valve, ang parehong pipe flanges ay dapat na idiskonekta (ibig sabihin, ang tubo ay dapat na magkahiwalay). Samakatuwid, hindi ito maaaring gamitin sa mga pipe dead-end o kung saan isang bahagi lamang ang mapupuntahan.
Nangangailangan ng mahusay na pagkakahanay: Ang mga hindi naka-align na pipe flanges ay maaaring mapilipit ang balbula at maging sanhi ng pagkabigo ng seal.
Hindi para sa napakataas na presyon: Karaniwang ginagamit sa mababa hanggang katamtamang presyon (≤ PN40 / Class 300); Ang sobrang mataas na presyon ay maaaring masira ang katawan ng balbula.

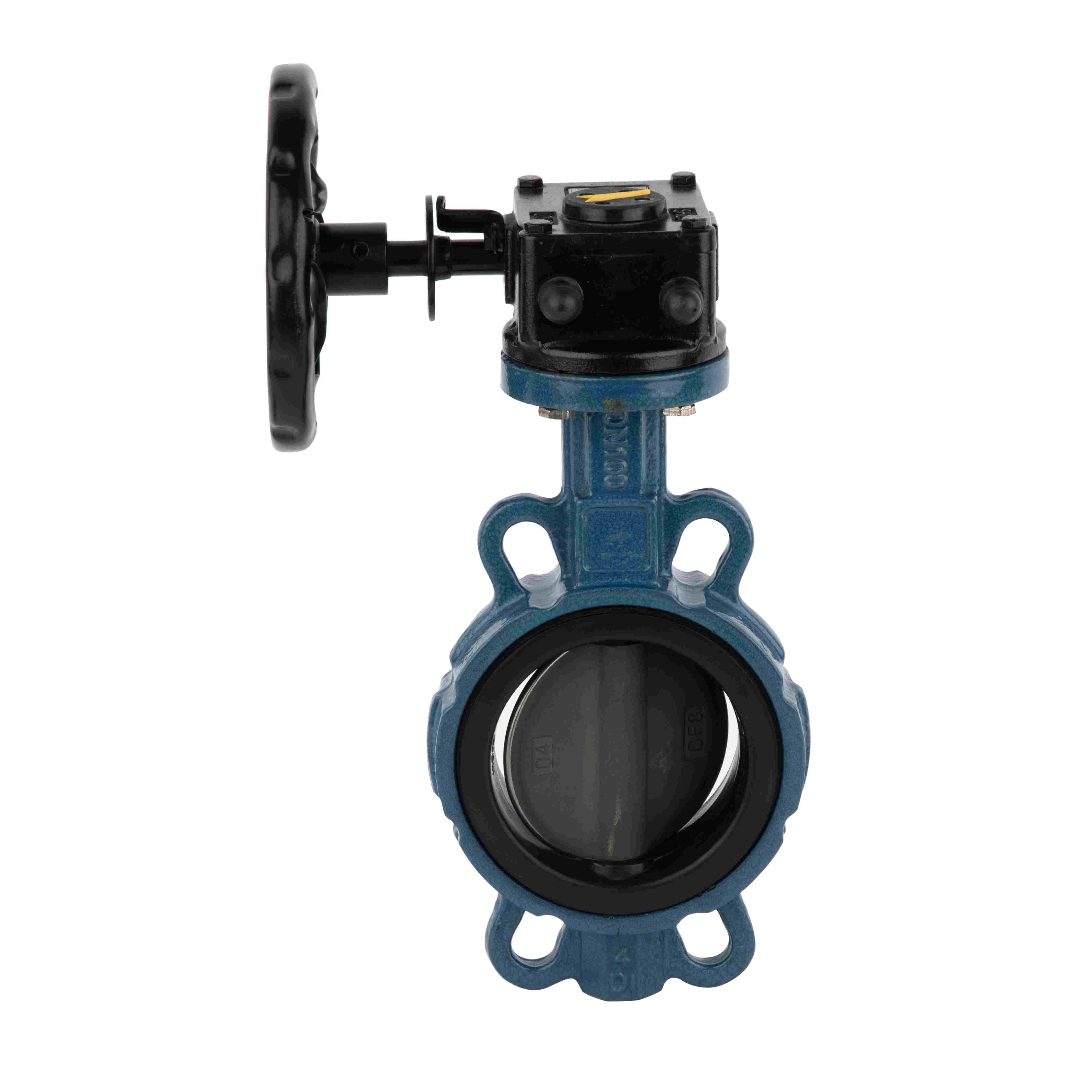

Wafer butterfly valves: Water treatment, HVAC, fire protection system – karaniwan dahil sa mura at madaling pag-install.
Wafer check valves: Pigilan ang backflow; mas maikli kaysa sa mga swing check valve, direktang naka-clamp sa pagitan ng mga flanges.
Mga balbula na may linyang wafer: Mga application na lumalaban sa kaagnasan.
Ang haba ng bolt ay dapat kalkulahin nang tumpak:
2 × kapal ng pipe flange + haba ng balbula nang harapan + 2 × kapal ng gasket + 2 × taas ng nut
Gumamit ng naaangkop na mga pamantayan sa koneksyon ng wafer (hal., EN 593, API 609, GB/T 12238) na may kaukulang mga pamantayan ng pipe flange (hal., GB/T 9119, HG/T 20592).
Ilapat ang kahit na bolt torque upang maiwasan ang hindi pantay na pag-clamping, na maaaring magdulot ng disc binding (isang karaniwang problema sa mga butterfly valve).
Ang uri ng wafer ay isang disenyo ng koneksyon na naglalayong magaan, mura, at mabilis na pag-install. Ito ay mahalagang tinatrato ang balbula bilang isang "clamp component" sa pagitan ng dalawang pipe flanges. Dapat isaalang-alang ng pagpili ang rating ng presyon, access sa pagpapanatili, at dalas ng pag-alis.
