Sa modernong mga sistemang pang-industriya, hindi na opsyonal ang kahusayan, kaligtasan, at automation—mahalaga ang mga ito. Isang bahagi na gumaganap ng mahalagang papel sa pagkamit ng mga layuning ito ay angPneumatic Actuated Butterfly Valve. Malawakang ginagamit sa paggamot ng tubig, pagpoproseso ng kemikal, pagbuo ng kuryente, pagkain at inumin, at mga sistema ng HVAC, pinagsasama ng uri ng balbula na ito ang simpleng mekanikal na disenyo na may maaasahang pneumatic automation. Ang mabilis na pagtugon nito, compact na istraktura, at mababang mga kinakailangan sa pagpapanatili ay ginagawa itong isang ginustong pagpipilian para sa parehong on-off na kontrol at throttling na mga application.
Ang artikulong ito ay nagbibigay ng isang propesyonal, malalim na pangkalahatang-ideya ngPneumatic Actuated Butterfly Valve, kabilang ang kung paano ito gumagana, mga pangunahing bentahe, teknikal na parameter, gabay sa pagpili, at mga karaniwang tanong na itinatanong ng mga mamimili bago gumawa ng desisyon.

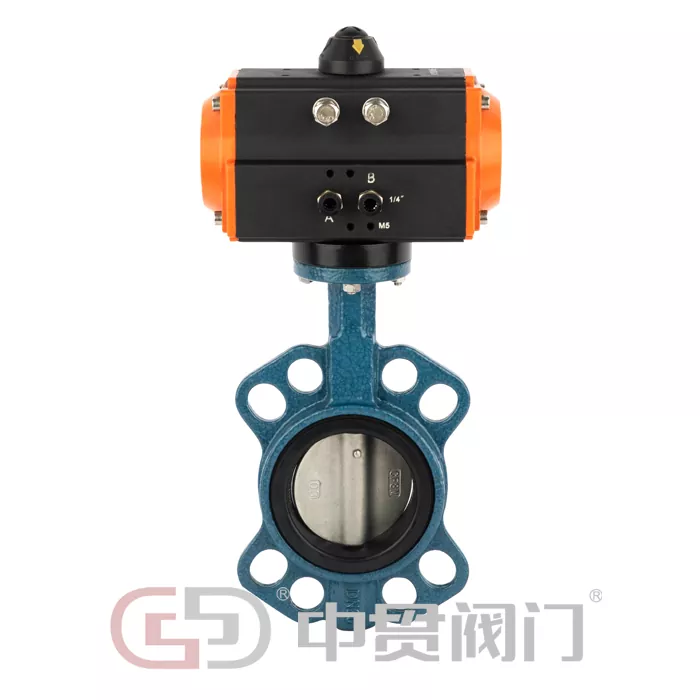

A Pneumatic Actuated Butterfly Valveay binubuo ng dalawang pangunahing bahagi: isang butterfly valve body at isang pneumatic actuator. Ang katawan ng balbula ay naglalaman ng isang disc na naka-mount sa isang umiikot na baras. Kapag ang naka-compress na hangin ay ibinibigay sa actuator, pinapalitan nito ang presyon ng hangin sa mekanikal na paggalaw, pinaikot ang disc ng 90 degrees upang buksan o isara ang balbula.
Buksan ang posisyon: Ang disc ay nakahanay sa direksyon ng daloy, na nagpapahintulot sa media na dumaan nang may kaunting resistensya.
Saradong posisyon: Ang disc ay umiikot patayo sa daloy, na lumilikha ng isang mahigpit na selyo laban sa upuan ng balbula.
Depende sa mga kinakailangan ng system, ang actuator ay maaaring i-configure bilangdouble-acting(hangin upang buksan at isara) osingle-acting/spring return(air to open, spring to close o vice versa), tinitiyak ang kaligtasan sa panahon ng air supply failure.
Ang mga manual valve ay nangangailangan ng operasyon ng tao, na naglilimita sa bilis, katumpakan, at pagsasama sa mga automated na system. APneumatic Actuated Butterfly Valvenag-aalok ng ilang malinaw na mga pakinabang:
Mabilis na oras ng pagtugonpara sa awtomatikong kontrol sa proseso
Nabawasan ang mga gastos sa paggawaat pagkakamali ng tao
Pinahusay na kaligtasan, lalo na sa mga mapanganib o mataas na temperatura na kapaligiran
Madaling pagsasamana may PLC, DCS, at mga remote control system
Para sa mga pasilidad na naglalayong mag-upgrade sa automated o semi-automated na mga linya ng produksyon, ang pneumatic actuation ay kadalasang ang pinaka-epektibong solusyon.
Ang amingPneumatic Actuated Butterfly Valveay dinisenyo na may tibay, katumpakan, at internasyonal na pamantayan sa isip. Ang bawat yunit ay nasubok upang matiyak ang maaasahang pagganap sa ilalim ng hinihingi na mga kondisyon ng operating.
Compact at magaan na istraktura
ISO 5211 mounting pad para sa madaling pag-install ng actuator
Mababang torque na kinakailangan, binabawasan ang laki ng actuator at pagkonsumo ng hangin
Napakahusay na pagganap ng sealing na may mga mapapalitang upuan sa balbula
Angkop para sa parehong likido at gas na media
Nasa ibaba ang isang pinasimple na talahanayan ng teknikal na parameter upang matulungan ang mga inhinyero at mamimili na mabilis na maunawaan ang mga kakayahan ng produkto.
| Parameter | Pagtutukoy |
|---|---|
| Saklaw ng Sukat ng Balbula | DN50 – DN600 |
| Rating ng Presyon | Pn10 / lim16 |
| Materyal sa Katawan | Malagkit na Bakal, Carbon Steel, Hindi kinakalawang na Asero |
| Materyal ng Disc | Hindi kinakalawang na asero, malagkit na bakal (pinahiran) |
| Materyal ng upuan | EPDM, NBR, PTFE |
| Uri ng Actuator | Double-Acting / Single-Acting (Spring Return) |
| Operating Presyon | 0.4 – 0.7 MPa |
| Operating Temperatura | -20°C hanggang +180°C |
| Pamantayan ng Koneksyon | Wafer / Lug / Flanged |
| Control Mode | On-Off / Modulating (na may Positioner) |
Ang pagsasaayos na ito ay nagpapahintulot saPneumatic Actuated Butterfly Valveupang umangkop sa iba't ibang pang-industriyang kapaligiran habang pinapanatili ang matatag at nauulit na pagganap.
Salamat sa kanilang versatility,Pneumatic Actuated Butterfly Valveay malawakang inilalapat sa maraming industriya:
Paggamot ng tubig at wastewaterpara sa paghihiwalay at regulasyon ng daloy
Mga halamang kemikal at petrochemicalpaghawak ng kinakaing unti-unti o mapanganib na media
Pagproseso ng pagkain at inuminkung saan kinakailangan ang kalinisan at mabilis na operasyon
Mga sistema ng HVACpara sa malamig at mainit na kontrol ng tubig
Mga power plantpara sa cooling water at auxiliary system
Ang kanilang simpleng disenyo ay ginagawang angkop din ang mga ito para sa malalaking diameter na mga pipeline kung saan ang iba pang mga uri ng balbula ay maaaring masyadong malaki o mahal.
Pagpili ng tamaPneumatic Actuated Butterfly Valvenangangailangan ng pagsusuri ng ilang pangunahing mga kadahilanan:
Uri ng media: Tubig, gas, langis, o kinakaing mga kemikal
Saklaw ng temperatura at presyon: Pagtugmain ang mga materyales sa upuan at katawan nang naaayon
Laki ng balbula at uri ng koneksyon: Pag-install ng wafer, lug, o flanged
Kinakailangang kontrolin: On-off na kontrol o modulating flow regulation
Fail-safe function: Tukuyin kung kailangan ang pagbalik ng tagsibol
Sa pamamagitan ng pagtutugma ng mga parameter na ito sa iyong mga kinakailangan sa system, matitiyak mo ang pangmatagalang pagiging maaasahan at pinakamainam na pagganap.
Isa sa pinakamalaking bentahe ng aPneumatic Actuated Butterfly Valveay ang mababang pangangailangan sa pagpapanatili nito. Karaniwang kasama sa regular na inspeksyon ang:
Sinusuri ang presyon ng suplay ng hangin at kalidad ng hangin
Pag-inspeksyon ng mga seal at upuan para sa pagsusuot
Pag-verify ng tugon ng actuator at katumpakan ng stroke
Tinitiyak na mananatiling ligtas ang mga mounting bolts
Sa wastong pag-install at pana-panahong mga pagsusuri, ang buhay ng serbisyo ng balbula ay maaaring makabuluhang mapalawak.
Q: Para saan ang Pneumatic Actuated Butterfly Valve?
A: Ang Pneumatic Actuated Butterfly Valve ay ginagamit upang kontrolin o ihiwalay ang daloy ng mga likido at gas sa mga automated na pang-industriyang pipeline, na nag-aalok ng mabilis na pagtugon at maaasahang sealing.
T: Paano naiiba ang Pneumatic Actuated Butterfly Valve sa electric butterfly valve?
A: Gumagamit ang Pneumatic Actuated Butterfly Valve ng compressed air para sa operasyon, na nagbibigay ng mas mabilis na actuation at mas mahusay na pagiging angkop para sa mga mapanganib na kapaligiran, habang ang mga electric valve ay umaasa sa mga motor at kuryente.
Q: Maaari bang pangasiwaan ng Pneumatic Actuated Butterfly Valve ang corrosive media?
A: Oo, sa pamamagitan ng pagpili ng naaangkop na mga materyal sa katawan, disc, at upuan tulad ng hindi kinakalawang na asero at PTFE, ang isang Pneumatic Actuated Butterfly Valve ay maaaring ligtas na humawak ng mga corrosive fluid.
T: Angkop ba ang Pneumatic Actuated Butterfly Valve para sa regulasyon ng daloy?
A: Oo, kapag nilagyan ng positioner, ang Pneumatic Actuated Butterfly Valve ay makakapagsagawa ng tumpak na modulating control bilang karagdagan sa simpleng on-off na operasyon.
Zhejiang Zhongguan Valve Manufacture Co., Ltd.dalubhasa sa disenyo at paggawa ng mga de-kalidad na balbula sa industriya, kabilang angPneumatic Actuated Butterfly Valve. Sa mahigpit na kontrol sa kalidad, mga advanced na proseso ng pagmamanupaktura, at isang malakas na pagtuon sa mga kinakailangan ng customer, nagbibigay kami ng mga maaasahang solusyon sa balbula para sa mga pandaigdigang industriya.
Para sa mga detalyadong detalye, naka-customize na solusyon, o teknikal na suporta, mangyaring huwag mag-atubilingcontactZhejiang Zhongguan Valve Manufacture Co., Ltd.Ang aming nakaranasang koponan ay handang tulungan kang piliin ang tamang balbula para sa iyong aplikasyon at tiyakin ang pangmatagalang tagumpay sa pagpapatakbo.
-
