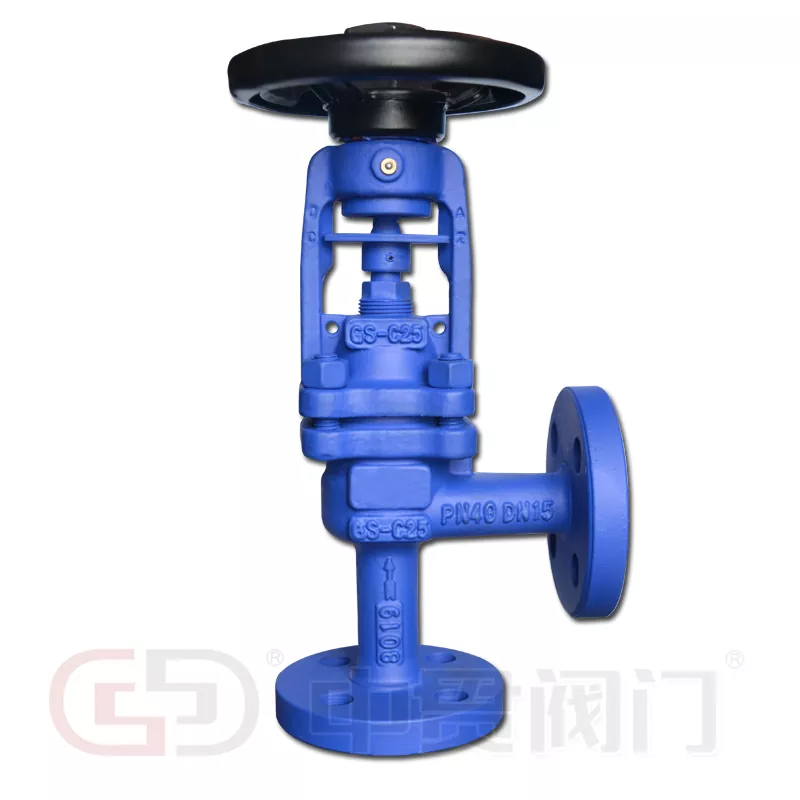

DIN Standard Angle Type Bellows Sealed Globe Valve

Ang DIN Standard Angle Type Bellows Sealed Globe Valve ay kumakatawan sa isang kritikal na ebolusyon sa fluid control technology. Hindi tulad ng mga tradisyunal na straight-pattern valve, ang angle-body na disenyo na ito ay likas na nalulutas ang mga hadlang sa espasyo at mga hamon sa drainage na karaniwan sa mga kumplikadong piping network. Sa pamamagitan ng pag-redirect ng daloy sa isang 90-degree na anggulo, inaalis nito ang pangangailangan para sa karagdagang elbow fitting, binabawasan ang pagbaba ng presyon at mga gastos sa pag-install.

Paglalarawan ng Produkto at Mga Teknikal na Detalye

Ang DIN Standard Angle Type Bellows Sealed Globe Valve na ito ay pinagsasama ang isang space-saving angle pattern na may multi-ply metallic bellows seal. Ito ang gustong pagpipilian para sa mga kritikal na tungkulin sa paghihiwalay sa thermal oil, superheated na singaw, at mga mapanganib na sistema ng gas.

• Mga Materyales ng Konstruksyon

Body/Bonnet: GG25 (EN-GJL-250), GGG40, 1.0619+N (GS-C25), 1.4308 (CF8), 1.4408 (CF8M)

Bellows: SS304, SS316, SS316L, SS310S, Hastelloy C

Upuan at Disc: Hindi kinakalawang na asero na may Stellite hardfacing (opsyonal)

• Sukat at Saklaw ng Presyon

Saklaw ng laki: DN15 – DN400

Rating ng presyon: PN16 – PN40

Saklaw ng temperatura: ≤600 °C

• Mga Karaniwang Aplikasyon at Media

Sistema: Mga sistema ng mainit na langis, mga sistema ng singaw, mga sistema ng mainit at malamig na tubig, mga halaman ng ammonia.

Media: Singaw, mga proseso ng gas, mainit na tubig, thermal oil, ammonia, mga heat transfer fluid.

Mga Pangunahing Kalamangan

Metallic Bellows Seal Element

Ang puso ng balbula na ito ay isang hydraulically-formed, multi-ply metallic bellows. Tinatanggal nito ang dynamic na seal sa stem, ganap na pinipigilan ang panlabas na pagtagas. Hindi tulad ng mga nakasanayang packing-only valve, tinitiyak ng disenyo ng bellow ang mga zero fugitive emissions - kritikal para sa eco-sensitive at high-liability na mga halaman.

Na-optimize na Disc Geometry

Ang conical, streamlined na disc profile ay nagbibigay ng linear flow na katangian at mahigpit na shut-off (hanggang sa leakage rate Class VI). Binabawasan ng disenyong ito ang pagguho at panginginig ng boses, na makabuluhang nagpapahaba ng buhay ng serbisyo kumpara sa karaniwang mga balbula ng globo.

Redundant Sealing System (Bellows + Packing)

Isinasama namin ang isang dual-seal architecture. Ang pangunahing selyo ay ang metallic bellows. Kung sakaling mabigo ang bellows (napakabihirang), ang pangalawang PTFE o graphite packing ay nagbibigay ng isang agarang backup na selyo, na tinitiyak ang walang patid na kaligtasan ng halaman.

Grease Fitting para sa Lubrication

Ang pinagsamang grease fitting ay nagbibigay-daan sa direktang, in-service na pagpapadulas ng stem, stem nut, at sleeve assembly. Binabawasan nito ang operating torque at pinipigilan ang galling sa mga high-cycle na application.

Ergonomic na Handwheel

Dinisenyo na may non-slip ridges at pinakamainam na diameter, binabawasan ng handwheel ang pagkapagod ng operator at nagbibigay ng makinis, tumpak na modulasyon. Ang mabigat na gawaing konstruksyon ay lumalaban sa pinsala sa epekto sa masungit na kapaligiran ng halaman.

Q&A – Praktikal na Impormasyon sa Pagkuha

Q: Mayroon ka bang MOQ?

A: Hindi, wala kaming minimum order quantity. Kahit isang piraso lang ang kailangan mo, gagawa at isusuplay namin ito. Bilang isang flexible na pabrika, nagbigay kami dati ng iisang safety valve para suportahan ang agarang maintenance ng isang customer.

Q: Maaari ka bang magbigay ng iba pang mga pamantayan?

A: Oo. Habang ang aming pangunahing kadalubhasaan ay ang DIN Standard Angle Type Bellows Sealed Globe Valve, maaari kaming gumawa ng iba pang mga pamantayan (ANSI, BS, JIS) kapag hiniling. Ibigay lamang ang kinakailangang pamantayan at klase ng presyon sa aming pangkat ng tagapagtustos.

Q: Maaari ba akong makakuha ng drawing ng mga inquiry valve?

A: Oo, ngunit mangyaring tandaan na ang paghahanda sa pagguhit ay nangangailangan ng ilang oras. Magbigay ng sapat na lead time sa iyong iskedyul ng proyekto. Para sa mga espesyal, hindi pangkaraniwan, o malawak na saklaw na mga balbula (hal., DN400 o mga espesyal na haluang metal), hindi kami palaging makakapagbigay ng mga guhit, dahil walang iisang pabrika ang gumagawa ng bawat uri ng balbula. Gayunpaman, para sa lahat ng standard na configuration ng DIN, available ang full dimensional at P&ID drawings.

Q: Gaano katagal ang isang quotation?

A: Karaniwan sa loob ng 24 na oras para sa karaniwang mga katanungan. Para sa mga espesyal na balbula (hal., mataas na haluang metal o hindi karaniwang mga klase ng presyon), mangyaring maglaan ng hanggang 48 oras. Priyoridad namin ang mabilis na pagtugon bilang isang propesyonal na tagagawa ng China.

Q: Paano ang tungkol sa pag-iimpake?

A: Ang karaniwang export packing ay gumagamit ng mga selyadong wooden case para sa proteksyon ng kaagnasan. Para sa malalaking sukat (karaniwan ay higit sa DN200), ang mga balbula ay inilalagay sa mga pallet na may stretch film at moisture barrier. Ang lahat ng packing ay nakakatugon sa mga internasyonal na pamantayan sa pagpapadala.
