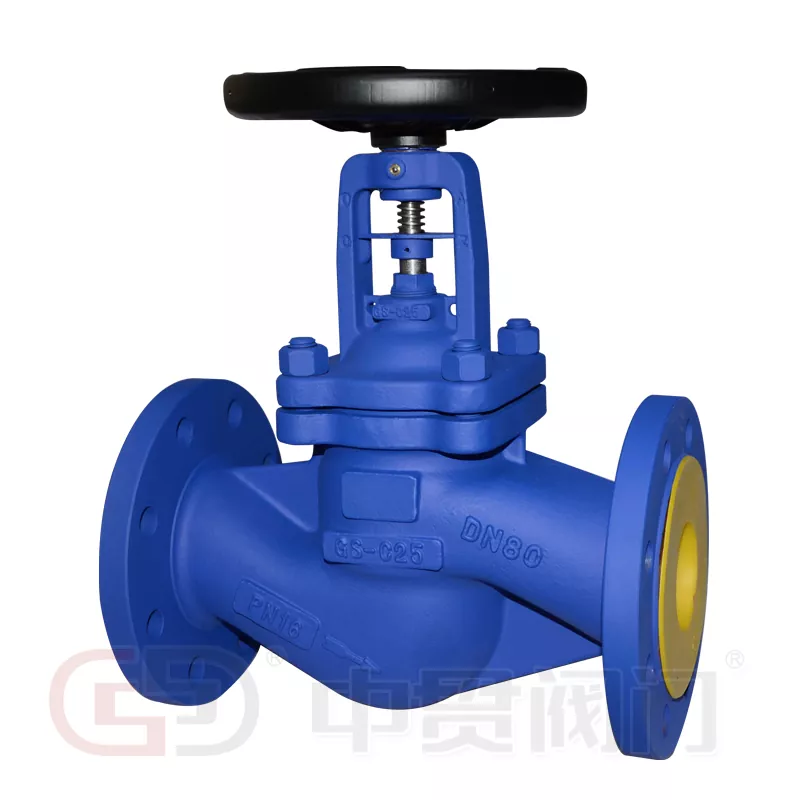

DIN Standard Bellows Sealed Globe Valve

Application: Sistema ng mainit na langis, sistema ng singaw, sistema ng mainit at malamig na tubig atbp.

Teknikal na pagtutukoy

Pamantayan ng disenyo: DIN 3356

Harapang dimensyon: DIN 3202

Mga dulo ng flange: DIN 2543-2545

Pagsubok at inspeksyon: DIN 3230

Mga pangunahing bentahe ng bellows globe valves:

1. Metal Bellows Sealing Core

Ang susi sa isang DIN Standard Bellows Sealed Globe Valve ay nasa metal bellows assembly nito. Gumagamit ang component na ito ng awtomatikong proseso ng roll welding para bumuo ng dynamic na seal sa pagitan ng valve cover at ng valve stem, na epektibong pinipigilan ang pagtagas ng media mula sa valve stem na bahagi.

2. Conical Streamlined Disc Design

Ang natatanging tapered disc na may streamlined na disenyo ng channel ay hindi lamang nagsisiguro ng mahusay na sealing reliability ngunit makabuluhang nagpapabuti din sa buhay ng serbisyo ng disc.

3.Bellows Packing Double Seal Garantiyang

Ang mga makabagong bellow at pag-iimpake ay pinagsamang istraktura ng sealing. Bellows bilang pangunahing selyo upang ihiwalay ang daluyan; Ang pag-iimpake ay nagsisilbing pangalawang selyo, na nagbibigay ng karagdagang patong ng proteksyon at magkakasama upang lumikha ng isang nakahihigit na sealing barrier.

4. Integrated Oil Injection Nozzle Design

Nilagyan ng dedikadong oil injection nozzle, maaari itong direktang mag-lubricate at mapanatili ang mga pangunahing gumagalaw na bahagi tulad ng valve stems, valve stem nuts, at guide sleeves, binabawasan ang pagkasira at pagtiyak ng maayos na operasyon.

5.Ergonomic Hand-wheel Operation

Ang na-optimize na disenyo ng handwheel ay umaayon sa ergonomic na mga prinsipyo, ginagawa itong magaan at labor-saving, na epektibong binabawasan ang operating intensity at pagpapabuti ng tibay ng hand-wheel mismo.
