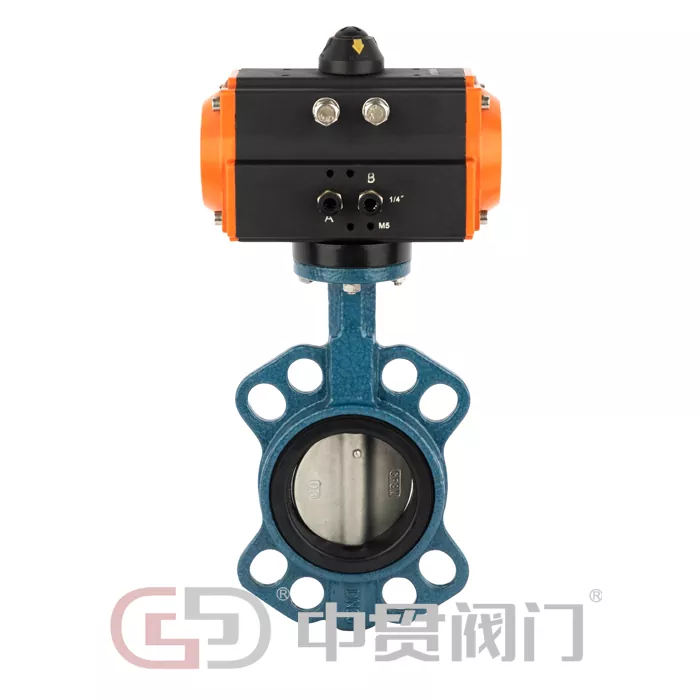

Pneumatic Actuated Butterfly Valve

Ang Pneumatic Actuated Butterfly Valve ay isang compressed air-powered butterfly valve. Ang core nito ay binubuo ng isang pneumatic actuator at ang valve body. Ang pneumatic actuator ay nagtutulak sa valve plate upang paikutin ng 90°, sa gayon ay nakakamit ang mga function ng pagputol o pag-regulate ng daloy ng media sa pipeline. Nag-aalok ang Butterfly Valve ng mas mabilis na pagtugon at mas madaling operasyon. Maaari itong gamitin sa isang positioner para sa tumpak na kontrol at malawakang ginagamit sa iba't ibang mga sistema ng pipeline ng industriya at munisipyo, na umaangkop sa magkakaibang mga pangangailangan sa paghahatid ng media.

Bilang isa sa mga pangunahing produkto ng Zhongguan Valve, ang aming Pneumatic Actuated Butterfly Valve ay nagpapatuloy sa mataas na kalidad na tradisyon ng aming mga produkto ng butterfly valve. Mula sa pagkuha ng hilaw na materyal hanggang sa produksyon at pagproseso, at pagkatapos ay hanggang sa natapos na pagsubok ng produkto, ang bawat hakbang ay mahigpit na sumusunod sa mga pamantayan ng industriya upang matiyak ang pangmatagalang matatag na operasyon at matugunan ang aktwal na mga kondisyon ng operating ng iba't ibang mga customer.

Mga tampok

Ang pangunahing istraktura ng Pneumatic Actuated Butterfly Valve ay binubuo ng tatlong pangunahing bahagi na nagtutulungan upang matiyak ang matatag na operasyon ng balbula. Ang tiyak na istraktura ay ang mga sumusunod:

• Pneumatic Actuator: Bilang power core ng balbula, ito ay nasa single-acting at double-acting na mga uri. Gawa sa aluminyo haluang metal, ito ay magaan, mataas ang lakas, at nagbibigay ng stable na output torque. Maaari itong mapili nang may kakayahang umangkop ayon sa diameter ng balbula at mga kondisyon ng pagpapatakbo, na tinitiyak ang makinis na pag-ikot ng balbula ng plato at maaasahang operasyon.
• Butterfly valve body: Ang valve body ay gawa sa cast iron, cast steel o stainless steel, atbp. Ang flow channel ay idinisenyo upang maging streamlined at ang panloob na pader ay makinis, na maaaring epektibong mabawasan ang fluid resistance at mabawasan ang pagkonsumo ng enerhiya ng system; ang balbula plate ay nagpapatibay ng isang pabilog na istraktura at magkasya nang mahigpit sa upuan ng balbula upang matiyak ang pagganap ng sealing at maiwasan ang pagtagas ng media.
• Mga accessory ng kontrol: Ang mga valve positioner, limit switch, solenoid valve at iba pang accessories ay maaaring gamitan ayon sa mga pangangailangan ng customer. Maaaring makamit ng mga positioner ang tumpak na pagsasaayos ng pagbubukas ng balbula, ang mga switch ng limitasyon ay maaaring magbigay ng real-time na feedback sa status ng pagpapatakbo ng balbula, at ang mga solenoid valve ay ginagamit upang kontrolin ang pagkilos ng mga actuator upang makamit ang awtomatikong kontrol.

I. Mga Feature ng Drive at Control

Flexible Drive Method: Gumagamit ng single-acting o double-acting pneumatic actuator, maaaring piliin ayon sa mga kondisyon ng operating. Awtomatikong nagre-reset ang mga single-acting actuator sa pamamagitan ng spring force kung sakaling maputol ang supply ng hangin, na tinitiyak ang kaligtasan ng system.

Precise and Convenient Control: Maaaring nilagyan ng intelligent positioner, tumatanggap ng 4-20mA current signals para makamit ang tuluy-tuloy na pagsasaayos ng pagbubukas mula 0% hanggang 100%, na may control accuracy na umaabot sa ±0.5%-±1%, na angkop para sa high-precision flow control scenario.

Mabilis na Tugon Bilis: Ang oras ng paglipat ng balbula ay 3-10 segundo lamang. Para sa mga sitwasyong pang-emergency na shut-off, ang isang ganap na saradong modelo sa loob ng 1 segundo ay maaaring i-customize, na higit na mataas sa tradisyonal na mga electric valve, na angkop para sa mga kondisyon ng pagpapatakbo na nangangailangan ng mabilis na pagtugon.

II. Mga Tampok ng Pagse-sealing at Durability

Maaasahang Pagganap ng Pagse-sealing: Maaaring piliin ang mga malambot na seal o metal seal ayon sa mga katangian ng media. Maaaring makamit ng mga soft seal ang ANSI Class VI zero leakage, habang ang mga metal seal ay maaaring makamit ang ANSI Class IV, na epektibong pumipigil sa media leakage.

Mataas na Durability: Ang katawan ng balbula ay gawa sa mga de-kalidad na materyales, at ang ibabaw ng valve plate ay maaaring lagyan ng matigas na haluang metal o ceramic coating kung kinakailangan, na ginagawa itong lumalaban sa pagsusuot at lumalaban sa kaagnasan. Ang mga seal ay gawa sa mga de-kalidad na materyales, tinitiyak ang mahabang buhay ng serbisyo at binabawasan ang mga gastos sa pagpapanatili sa ibang pagkakataon.

Compact Structure: Maliit sa laki at magaan ang timbang, tumitimbang lamang ng 1/3 hanggang 1/5 ng gate valve na may parehong diameter, nangangailangan ito ng mas kaunting espasyo sa pag-install, madaling i-install, at nakakatipid ng oras at gastos sa pag-install.

III. Iba pang Mga Pangunahing Tampok

Mababang Paglaban sa Daloy at Mababang Pagkonsumo ng Enerhiya: Ang koepisyent ng paglaban sa daloy sa ganap na bukas na estado ay ≤0.5, mas mababa kaysa sa mga balbula ng gate at mga balbula ng globo, na epektibong binabawasan ang pagkonsumo ng enerhiya ng mga bomba, bentilador, at iba pang kagamitan sa kuryente, na angkop para sa mga application na may mataas na daloy ng daloy.

Malawak na Pagkakatugma: Naaangkop sa iba't ibang media tulad ng tubig, singaw, langis, at mga solusyon sa acid/alkali, na sumasaklaw sa iba't ibang kondisyon ng pagpapatakbo gaya ng mababang temperatura, mataas na temperatura, at mataas na presyon, na nakakatugon sa mga pangangailangan ng maraming industriya.

Madaling Operasyon: Sinusuportahan ang parehong manual (handle, worm gear) at pneumatic operation. Maaaring gamitin ang manu-manong operasyon sa mga emerhensiya kapag naputol ang suplay ng hangin, na tinitiyak ang normal na operasyon ng system.

FAQ

1. Ano ang kinakailangang air supply pressure para sa isang Pneumatic Actuated Butterfly Valve?

Ang karaniwang air supply pressure ay 0.4-0.6 MPa. Maaari itong isaayos nang naaangkop batay sa modelo ng actuator at diameter ng balbula. Mangyaring kumonsulta sa aming koponan sa pagbebenta para sa partikular na payo batay sa iyong mga kondisyon sa pagpapatakbo.

2. Paano pumili sa pagitan ng soft-seal at metal-seal Pneumatic Actuated Butterfly Valves?

Ang mga uri ng soft-seal (goma, PTFE) ay angkop para sa mababang presyon, normal na temperatura, malinis na media (tulad ng tubig sa gripo, mga food-grade fluid), na nag-aalok ng mataas na resistensya sa pagtagas, na posibleng umabot sa zero leakage. Ang mga uri ng metal-seal ay angkop para sa high-temperature, high-pressure, particulate-containing, o corrosive media (tulad ng steam, kemikal na hilaw na materyales), na nag-aalok ng mas malakas na temperatura at pressure resistance. Maaaring pumili ang mga customer batay sa kanilang mga katangian ng media at mga kinakailangan sa pagpapatakbo.

3. Maaari mo bang i-customize ang mga malalaking-diameter na modelo ng iyong Pneumatic Actuated Butterfly Valves?

Oo. Ang aming karaniwang diameter ng produksyon ay DN40-DN1600. Para sa mas malaking diameter na Pneumatic Actuated Butterfly Valve, mangyaring makipag-ugnayan sa aming sales team. Iko-customize namin ang produksyon ayon sa iyong mga pangangailangan, tinitiyak na ang produkto ay nakakatugon sa mga kinakailangan sa pagpapatakbo.

4. Ano ang panahon ng warranty ng produkto?

Ang aming Pneumatic Actuated Butterfly Valve ay may isang taong warranty. Sa panahon ng warranty, magbibigay kami ng mga libreng serbisyo sa pagkukumpuni o pagpapalit para sa anumang mga isyu sa kalidad na hindi sanhi ng pagkakamali ng tao. Nagbibigay din kami ng pangmatagalang suporta sa pagpapanatili pagkatapos ng benta.

5. Paano mag-install at magpanatili ng Pneumatic Actuated Butterfly Valve?

Bago i-install, suriin kung kumpleto ang lahat ng bahagi ng balbula at nasa tamang modelo, at walang mga banyagang bagay sa loob ng katawan ng balbula. Sa panahon ng pag-install, tiyaking nakahanay ang balbula sa pipeline, ligtas ang koneksyon ng flange, at iwasang masunog ang mga seal habang hinang. Para sa pang-araw-araw na pagpapanatili, panatilihing malinis ang balbula, regular na suriin ang pagkasira ng mga seal, palitan kaagad ang mga sira na bahagi, at regular na lubricate ang mga bahagi ng transmission upang matiyak ang maayos na operasyon ng balbula. Ang mga detalyadong tagubilin sa pag-install at pagpapanatili ay ibibigay.
