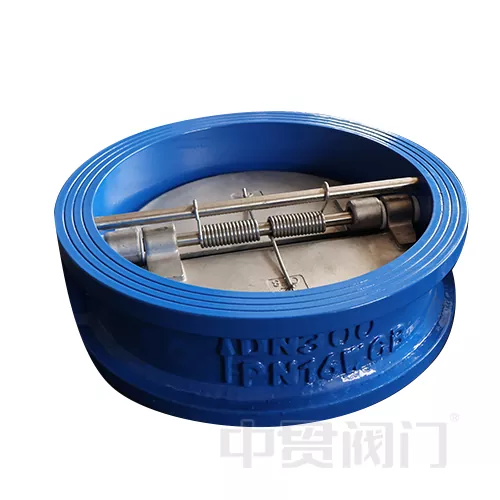

Cast Iron Wafer Dual Plate Check Valve

Ang cast iron Wafer Dual Plate check Valve ay mahusay na gumanap sa mga pump outlet sa matataas na gusali, district heating network at food processing and cleaning system, gaya ng DN200 model, na matagumpay na napigilan ang mga vibrations ng pump body na dulot ng malamig na daloy ng tubig sa air conditioning system ng isang commercial complex. Ang mababang flow resistance nito (Cv value 0.6~1.2) at walang maintenance na mga katangian ay ginagawa itong mas gustong kagamitan para sa parehong cost-effectiveness at reliability sa mga low-pressure na sitwasyon.

Mga tampok ng istruktura at disenyo

cast iron Wafer Dual Plate check Valve ay may Dalawang simetriko round valve plates (materyal: ductile iron) ay naka-link sa pamamagitan ng spring hinges, at ang kapal ay 1/10~1/12 ng diameter, ito ang unang feature, Double Spring Auxiliary Disc.

Ang cast iron body (ASTM A48 Class 35B) ay 40% na mas magaan at 60% na mas maikli ang haba kaysa sa mga flanged check valve, na ginagawang angkop para sa pag-install sa mga nakakulong na espasyo. At ang clamping interface ay sumusunod sa EN 1092-2 at sumusuporta sa mga klase ng presyon na PN10-PN16. Kaya maaari nating tapusin ito bilang Compact Body.

Ang pangwakas ay ang Low torque opening at closing.Optimized spring preload, disc opening pressure≤0.05 bar, closing response time≤0.5 seconds at Ang flow resistance coefficient (Kv value) ay 0.6~1.2, na angkop para sa anti-backflow at low head system sa outlet ng pump..

Mga Kalamangan sa Pagganap at Paglalapat

1. Balanse sa pagitan ng ekonomiya at tibay:

Ang halaga ng materyal na cast iron ay 1/3 ng mga balbula ng hindi kinakalawang na asero, at maaari itong makatiis ng mahinang kinakaing unti-unti na mga likido (tulad ng tubig na nagpapalamig at dumi sa bahay) na may pH 6~9 sa pamamagitan ng proteksyon ng patong;

Ang buhay ng disenyo ay ≥10 taon, at ang pagpapanatili ay nangangailangan lamang ng regular na paglilinis ng valve plate.

2. Mababang panganib ng water hammer:

Ang double valve plate na inCast iron Wafer Dual PlateCheck Valve ay sarado nang paunti-unti upang mabawasan ang epekto ng pipeline na dulot ng biglaang pagbabago sa flow rate, at ang peak value ng sinusukat na water hammer pressure ay nababawasan ng 50%~70%;

3. Malawak na Pagkatugma:

Naaangkop na hanay ng temperatura -20°C~120°C, suporta sa tubig, langis at mga kemikal na mababa ang konsentrasyon (tulad ng ethylene glycol solution);

Maaaring i-install nang patayo o pahalang para sa cast iron, PVC o carbon steel pipe (kailangan ng gasket).
