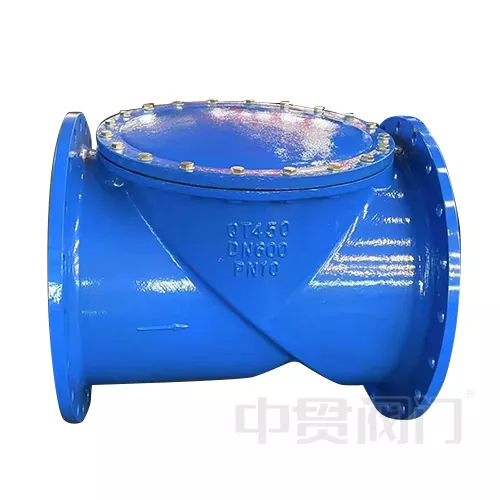

Non-Return Flap Design Swing Check Valve

Ang non-Return Flap Design Swing Check ay idinisenyo para sa mataas na mga sistema ng daloy (diameter DN50-DN1200, presyon ng PN16-PN40), full-bore flow channel (daloy ng koepisyent CV: 0.2-0.5) na nilagyan ng mga bisagra sa sarili, ay maaaring hawakan ang abrasive media na naglalaman ng mga solidong particle, at angkop para sa mga temperatura na sumasakop mula sa -30 ℃ hanggang 400 ℃. Magagamit ito sa 316L hindi kinakalawang na asero, duplex steel. Ang disenyo ng walang spring-free ay nagpapalawak ng cycle ng pagpapanatili sa higit sa 8 taon, at ang pagganap nito ay lumampas sa tradisyonal na mga balbula ng pag-angat ng pag-angat. Ito ay angkop para sa mga pipeline ng langis, mga sistema ng paghalay ng planta ng halaman at mga sitwasyon ng kemikal na kinakaingit na media

Istruktura ng disenyo at prinsipyo ng pagtatrabaho

Pagkatapos ng Return Flap Design Swing Check Valve Structural Design at Working Prinsipyo higit sa lahat ay maaaring hatiin sa tatlong bahagi. Sa una, ang Tilted Flap, non-return flap design swing check valve na may hindi kinakalawang na asero o duplex na bakal, na may isang kapal ng 1/5 ~ 1/8 ng diameter ng pipe, at ang ibabaw ay maaaring maging matigas na chrome plated.Ito na konektado sa balbula na katawan sa pamamagitan ng tuktok na hinge pin, ang anggulo ng ikiling ay karaniwang 5 ° ~ 15 °, at ang gravity at medium pressure ay ginagamit upang makamit ang mabilis na pagbubukas at pagsasara.

Susunod na itfeatured sa mababang channel ng daloy ng paglaban, dahil mayroon itong buong disenyo ng bore (buong bore), ang koepisyent ng paglaban ng daloy (halaga ng kV) ay 40% ~ 60% na mas mababa kaysa sa tradisyunal na mga balbula ng pag -angat ng pag -angat; Gayundin, ang anggulo ng pagbubukas ng flap ay umabot sa 75 ° ~ 85 °, binabawasan ang pagkawala ng presyon na dulot ng kaguluhan, at angkop para sa mga malalaking senaryo ng daloy (tulad ng DN1200 na mga pipeline ng tubig).

Mayroon itong iba't ibang sistema ng sealing, ang non-return flap design swing check valve seat ay maaaring mapili mula sa EPDM, NBR o metal hard seal, at ang antas ng pagtagas ay nakakatugon sa pamantayan ng API 598 Class IV; Kapag sarado, ang oras ng pakikipag -ugnay sa pagitan ng flap at ang ibabaw ng sealing ay ang segundo, na epektibong pinipigilan ang epekto ng martilyo ng tubig. Kapag ang daluyan ay dumadaloy pasulong, ang presyon ay nagtutulak sa valve disc upang buksan; Kapag ang rate ng daloy ay bumalik sa zero o dumadaloy nang baligtad, awtomatikong magsasara ang valve disc dahil sa sarili nitong timbang at ang reverse pressure pagkakaiba.

Karaniwang mga lugar ng aplikasyon:

1. Plant ng tubig

2. Pump outlet backflow prevention para sa mga pipeline ng langis ng krudo;

3. Condensate Recovery System para sa Mga Thermal Power Plants;

4. Sludge Return Control para sa Mga Halaman ng Paggamot sa Sewage;

5. Proteksyon ng Interception para sa Corrosive Media (tulad ng 50% Sulfuric Acid) sa mga halaman ng kemikal.
