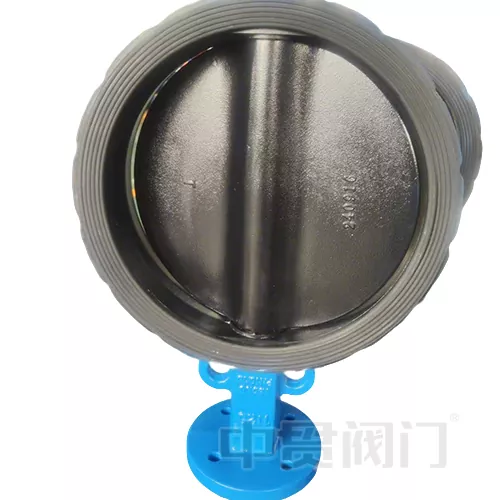

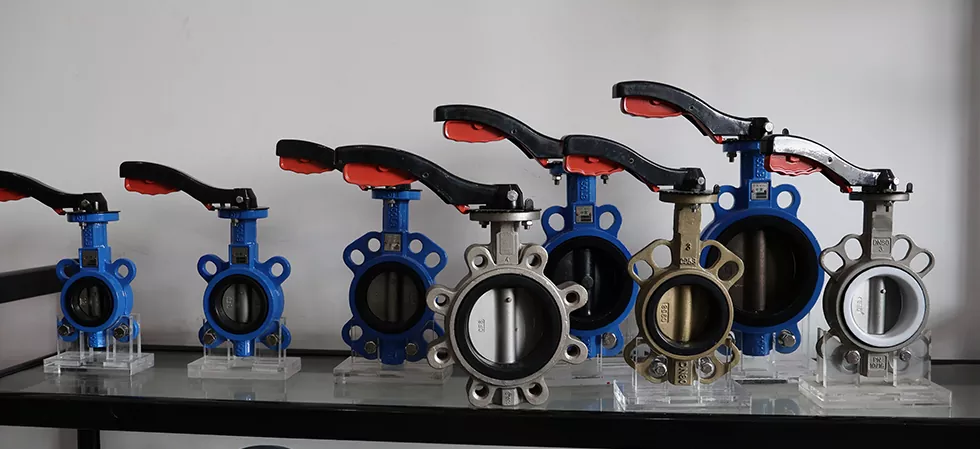

EN593 DESIGN STANDARD BUTTERFLY VALVE

Bilang isang mahalagang detalye sa larangan ng mga pang -industriya na balbula sa Europa, ang pamantayan ng disenyo ng EN593 ay nagbibigay ng isang sistematikong balangkas para sa disenyo, paggawa at pagsubok ng mga balbula ng metal butterfly. Ang artikulong ito ay malalim na pag -aralan ang mga pangunahing kinakailangan ng pamantayan at galugarin ang mga teknikal na bentahe ng mga balbula ng butterfly na nakakatugon sa pamantayang ito (EN 593 disenyo ng pamantayang butterfly valve) sa mga sitwasyong pang -industriya.

Mga pangunahing pagtutukoy ng pamantayan ng EN593

Ang EN593 ay binuo ng European Committee para sa Standardization (CEN) at naaangkop sa disenyo ng mga metal na balbula ng butterfly sa mga flanged o butt-welded pipeline system, na sumasakop sa paghihiwalay, regulasyon at mga function ng control. Kasama sa mga teknikal na highlight nito:

Saklaw ng presyon at laki:

1. Nominal Pressure (PN): 2.5 hanggang 40 bar; American Standard Grade (Class): 150 hanggang 300;

2. Nominal diameter (DN): DN20 hanggang DN2400, na may maximum na suporta ng 2.4-meter diameter na disenyo (DN2400);

3. Ang mga espesyal na aplikasyon (tulad ng control control) ay nangangailangan ng sanggunian sa EN1349 at EN60534-2-1 Mga Pamantayang Karagdagang Pamantayan.

Mga kinakailangan sa materyal at istruktura:

1. Ang katawan ng balbula ay dapat gawin ng metal na lumalaban sa kaagnasan (tulad ng carbon steel, hindi kinakalawang na asero o duplex steel) at matugunan ang EN 10204 materyal na sertipikasyon;

2. Ang balbula ng balbula at butterfly plate ay dapat magkaroon ng lakas ng torsional, at ang selyo ng balbula ng balbula ay dapat na maiakma sa mga soft seal (EPDM/FKM) o metal-to-metal hard seals;

3. Ang mga sukat ng koneksyon ng flange ay mahigpit na sumusunod sa pamantayan ng EN 558 upang matiyak ang pandaigdigang pagpapalitan.

Mga Pagtukoy sa Pagsubok sa Pagganap:

1. Pagsubok sa Sealing: Ayon sa pamantayan ng ISO 5208, ang zero na pagtagas ay nakamit sa 1.1 beses ang na -rate na presyon;

2. Pag -verify ng Operating Torque: Matapos mai -install ang actuator, dapat itong pumasa sa 1000 pagbubukas at pagsasara ng mga pagsubok sa ikot, at ang pagbabagu -bago ng metalikang kuwintas ay;

3. Pagsubok sa Lakas ng Pressure: Ang katawan ng balbula ay dapat makatiis ng isang pagsubok sa presyon ng hydrostatic na 1.5 beses ang presyon ng PN sa loob ng 3 minuto nang walang pagpapapangit

Ang aming Standard na disenyo ng Butterfly Valve ng amingen593 ay mahigpit na sundin ang mga pamantayang ito, kung kailangan mong kumpirmahin ang iba pang pamantayan mangyaring makipag -ugnay lamang sa amin.

Mga bentahe sa teknikal

Mga Bentahe sa Teknikal:

Ang balbula ng butterfly na sumusunod sa pamantayang EN593 (EN593 Disenyo ng Pamantayang Butterfly Valve) ay gumaganap nang maayos sa mga sumusunod na sitwasyon:

Kakayahang umangkop sa malupit na media:

1. Sa pamamagitan ng pag-optimize ng ibabaw ng butterfly plate na may halar, PTFE o metal plating, maaari itong makatiis ng malakas na acid, mataas na temperatura na singaw at nakasasakit na butil na media13;

2. Halimbawa, ang balbula ng DN1600 ay maaaring makatiis ng kaagnasan ng H2S sa 150 ℃ at PN16 na mga kondisyon sa loob ng mahabang panahon sa sistema ng pagbawi ng asupre ng isang halaman ng petrochemical.

High-Efficiency Sealing Disenyo:

1. Ang istraktura ng pagbubuklod ng bidirectional (dobleng sira -sira o triple eccentric) ay binabawasan ang alitan ng pagbubukas at pagsasara at pinalawak ang buhay ng upuan ng balbula;

2. Ang antas ng pagtagas ng Soft Seal Valve Seat ay umabot sa Class VI (bubble-level seal), at ang hard seal ay nakakatugon sa pamantayan sa kaligtasan ng sunog (API 607).

Matalinong pag -upgrade ng potensyal

1. Ang pamantayang ISO5211 square shaft interface (F05-F25) ay sumusuporta sa mabilis na pagsasama ng mga electric/pneumatic actuators;

2. Pinagsama sa pang -industriya na Internet of Things (IIoT), ang balbula ng balbula, temperatura at data ng babala ng pagtagas ay maaaring masubaybayan sa real time.
