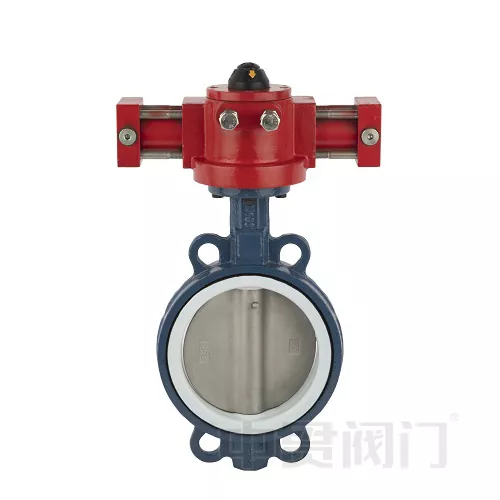

Hydraulic actuator concentric butterfly valve

Ang hydraulic actuator concentric butterfly valve ay nailalarawan sa pamamagitan ng isang disc na umiikot sa paligid ng isang gitnang baras upang makontrol ang daloy, habang ang mga hydraulic actuators ay gumagamit ng presyon ng likido upang ilipat ang balbula. Ang kumbinasyon na ito ay nagbibigay -daan para sa tumpak at malakas na kontrol ng daloy ng likido sa iba't ibang mga aplikasyon, lalo na kung saan nais ang automation at kinakailangan ang mas mataas na mga torque.

I. Prinsipyo ng Paggawa

Ang mga sistemang kontrol sa pang -industriya ay kumokontrol sa daloy sa pamamagitan ng pagbubukas at pagsasara ng mga balbula ng butterfly. Ang hydraulic butterfly valve ay gumagamit ng isang hydraulic drive system upang mai -convert ang presyon ng likido sa mekanikal na enerhiya, na nagmamaneho ng balbula ng balbula upang makumpleto ang isang 90 ° rotational motion. Kumpara sa mga electric/ pneumatic actuators, ang hydraulic system ay nagbibigay ng mas mataas na output ng metalikang kuwintas at mas mahusay na paglaban sa epekto.

Ii. Pangunahing istraktura at pag -andar

Mga sangkap ng katawan ng balbula

Disc: Binubuksan at isinasara ang landas ng daloy sa pamamagitan ng pag -ikot ng 90 °.

Valve Stem: Ang sangkap ng paghahatid ng pangunahing pagkonekta sa actuator sa disc.

System ng Sealing: Ang EPDM Soft-Seal Valve Seat ay nagsisiguro ng zero na pagtagas.

Paraan ng Koneksyon: Flanged/Wafer Design (sumusunod sa mga pamantayan ng ANSI/EN).

Hydraulic Actuator

Ang presyon ng langis ay nagtutulak ng isang piston cylinder, outputting linear force → pag -convert sa rotational torque.

Standard 90 ° stroke, oras ng pagtugon ≤ 3 segundo.

Opsyonal na single-acting (pagbabalik ng tagsibol) o double-acting (bi-directional hydraulic drive).

III. Mga bentahe sa teknikal
